| 符号 | 数值 | 说明 |
|---|---|---|
| C | 111 kN | 基本额定动载荷 |
| C0 | 116 kN | 基本额定静载荷 |
| note | 도달 가능한 속도는 SKF에 문의 | 备注 |
+82 70-7954-6116
info@kovar.kr
技术支持时间：周一至周五 9:00–18:00（韩国时间）
SKF

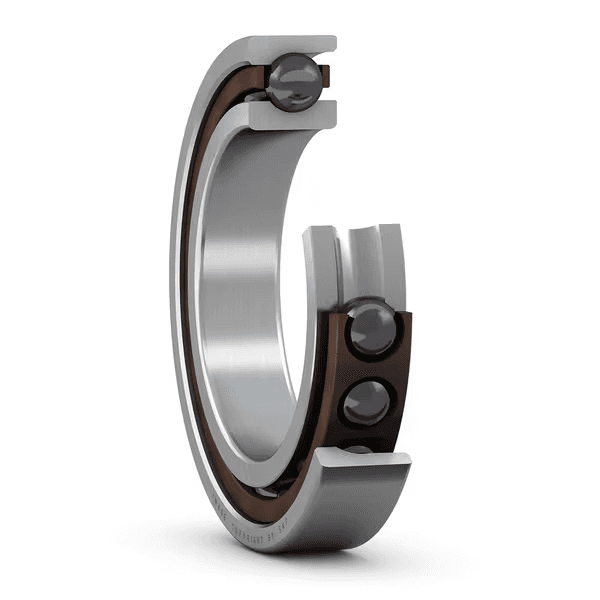

SKF 7024 ACDGA/HCP4A 角接触球轴承 120 × 180 × 28 mm
超精密、高承载通用配对单列角接触球轴承
Angular Contact Ball Bearing
询价
缺货
显示价格为 EX-WORKS（国际贸易术语 2020）韩国首尔。运费、关税及保险由买方承担。
- Category
- 角接触球轴承
- Dimensions
- 120x180x28mm
Overview
超精密、高承载通用配对单列角接触球轴承
这些超精密、高承载单列角接触球轴承可同时承受径向载荷和轴向载荷，其中轴向载荷仅作用于一个方向。它们设计用于在低至中等运行温度下、相对较高的转速时承受重载荷。由于可通用配对，它们可一起组合使用，在预定的预载范围内无需垫片或类似装置即可实现有效的载荷分担。
Key features
- 极高的运转精度
- 极高的承载能力
- 相对较高的转速和刚度
- 通用配对
Typical applications
- Machine tool spindles and support shafts
- Pumps and compressors
- High-speed motors
- Precision gearboxes and robot drives
Selection guidance
Select by contact angle, arrangement, preload, precision class, axial load direction, and operating speed.
| 符号 | 数值 | 说明 |
|---|---|---|
| d | 120 mm | 内径 |
| D | 180 mm | 外径 |
| B | 28 mm | 宽度 |
| α | 25 ° | 接触角 |
| 符号 | 数值 | 说明 |
|---|---|---|
| da | min. 129 mm | da |
| db | min. 129 mm | db |
| Da | max. 171 mm | Da |
| Db | max. 175 mm | Db |
| ra | max. 2 mm | ra |
| rb | max. 1 mm | rb |
| dn | 142.6 mm | dn |
- 极高工作精度
- 极高承载能力
- 相对较高的转速和刚性
- 通用配对
| 代码 | 说明 |
|---|---|
| 접촉 유형 | 标准接触（四点接触） |
| 열 개수 | 1 |
| 링 유형 | 整体式内圈和外圈 |
| 설계 | 高容量 D |
| 유니버설 매칭 베어링 | 是，背对背 (<>)、面对面 (><) 或串联 (>>) |
| 일치된 배열 | 否 |
| 일치된 조건(축방향 틈새/예압) | 特定载荷 A级 |
| 공차 클래스 | P4A |
| 소재, 베어링 | 混合 |
| 코팅 | 无 |
| 씰링 | 无 |
| 윤활유 | 无 |
| 제품 순 중량 | 1.72 kg |
| eClass 코드 | 23-05-08-03 |
| UNSPSC 코드 | 31171531 |
