| 符号 | 数值 | 说明 |
|---|---|---|
| C | 5.53 kN | 基本额定动载荷 |
| C0 | 3.1 kN | 基本额定静载荷 |
| note | 도달 가능한 속도는 SKF에 문의 | 备注 |
+82 70-7954-6116
info@kovar.kr
技术支持时间：周一至周五 9:00–18:00（韩国时间）
SKF

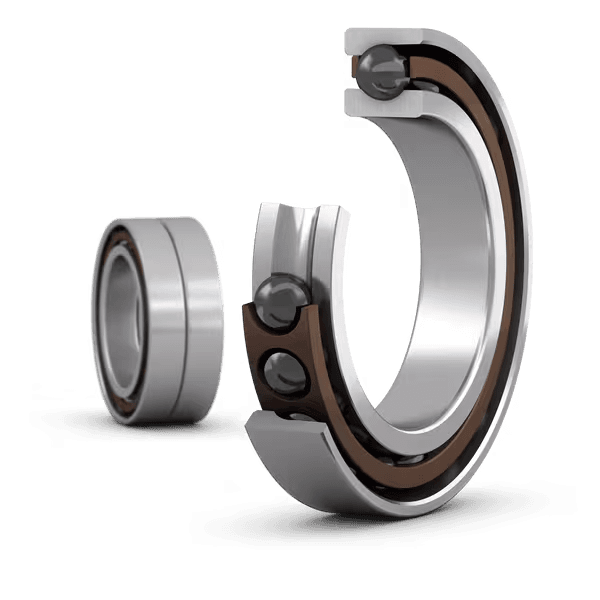

SKF 709 ACD/HCP4ADGA 角接触球轴承 9 × 24 × 14 mm
两个配对的超精密，高承载能力， D 型设计单列角接触球轴承
Angular Contact Ball Bearing
询价
缺货
显示价格为 EX-WORKS（国际贸易术语 2020）韩国首尔。运费、关税及保险由买方承担。
- Category
- 角接触球轴承
- Dimensions
- 9x24x14mm
Overview
两个配对的超精密，高承载能力， D 型设计单列角接触球轴承
两个超精密、高承载能力、 D 型设计的配对单列角接触球轴承可采用多种配置形式。 设计用于高承载能力和较高转速的运行工况，与相同的SKF B 型和 E 型设计高速轴承相比，较能承受更高的载荷。
Key features
- 运行精度很高；承载能力很高
Typical applications
- Machine tool spindles and support shafts
- Pumps and compressors
- High-speed motors
- Precision gearboxes and robot drives
Selection guidance
Select by contact angle, arrangement, preload, precision class, axial load direction, and operating speed.
| 符号 | 数值 | 说明 |
|---|---|---|
| d | 9 mm | 内径 |
| D | 24 mm | 外径 |
| B | 14 mm | 宽度 |
| α | 25 ° | 接触角 |
| 符号 | 数值 | 说明 |
|---|---|---|
| da | min. 11 mm | da |
| db | min. 11 mm | db |
| Da | max. 22 mm | Da |
| Db | max. 22.6 mm | Db |
| ra | max. 0.3 mm | ra |
| rb | max. 0.2 mm | rb |
| dn | 15.1 mm | dn |
- 极高工作精度
- 极高承载能力
| 代码 | 说明 |
|---|---|
| 접촉 유형 | 标准接触（四点接触） |
| 열 개수 | 2 |
| 링 유형 | 整体式内圈和外圈 |
| 설계 | 高容量 D |
| 유니버설 매칭 베어링 | 是，背对背 (<>)、面对面 (><) 或串联 (>>) |
| 일치된 배열 | 通用配对轴承 |
| 일치된 세트의 베어링 개수 | 2 |
| 일치된 조건(축방향 틈새/예압) | 超轻预紧 |
| 공차 클래스 | P4A |
| 소재, 베어링 | 混合 |
| 코팅 | 无 |
| 씰링 | 无 |
| 윤활유 | 无 |
| 제품 순 중량 | 0.027 kg |
| eClass 코드 | 23-05-08-03 |
| UNSPSC 코드 | 31171531 |
