| 符号 | 数值 | 说明 |
|---|---|---|
| C | 46.8 kN | 基本额定动载荷 |
| C0 | 47.5 kN | 基本额定静载荷 |
| note | 도달 가능한 속도는 SKF에 문의 | 备注 |
+82 70-7954-6116
info@kovar.kr
技术支持时间：周一至周五 9:00–18:00（韩国时间）
SKF

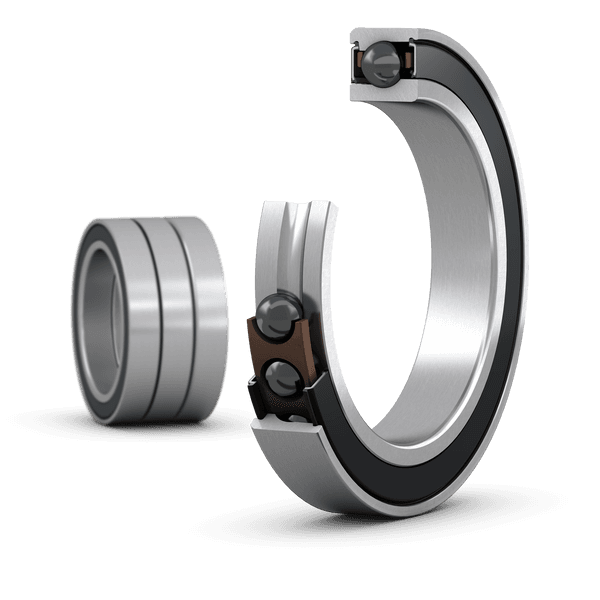

SKF S71914 FE/HCP4ATGA 角接触球轴承 70 × 100 × 48 mm
带密封的高速 E 型超精密单列角接触球轴承三联配对组
Angular Contact Ball Bearing
询价
即将补货 · 咨询
显示价格为 EX-WORKS（国际贸易术语 2020）韩国首尔。运费、关税及保险由买方承担。
- Category
- 角接触球轴承
- Dimensions
- 70x100x48mm
Overview
带密封的高速 E 型超精密单列角接触球轴承三联配对组
这些由三套配对超精密角接触球轴承组成的轴承组，可作为通用配对轴承或预配置组合提供。以背对背加串联，或面对面加串联布置的轴承组提供不同的预载等级，正确安装后无需垫片或类似装置即可获得预定范围内的预载。串联配对的三联轴承组需安装在单个轴承或另一串联轴承组上，以获得所需预载。轴承的内径和外径配对公差控制在允许直径公差的最多三分之一以内，从而比单个通用配对轴承提供更好的载荷分布。
Key features
- 极高的运转精度
- 高轴向和径向刚度
- 高轴向和径向承载能力
- 非接触式密封
- 嵌入式密封延长轴承使用寿命
Typical applications
- Machine tool spindles and support shafts
- Pumps and compressors
- High-speed motors
- Precision gearboxes and robot drives
Selection guidance
Select by contact angle, arrangement, preload, precision class, axial load direction, and operating speed.
| 符号 | 数值 | 说明 |
|---|---|---|
| d | 70 mm | 内径 |
| D | 100 mm | 外径 |
| B | 48 mm | 宽度 |
| α | 18 ° | 接触角 |
| 符号 | 数值 | 说明 |
|---|---|---|
| da | max. 78.7 mm | da |
| db | max. 76.2 mm | db |
| Da | max. 95.4 mm | Da |
| Db | max. 98 mm | Db |
| ra | max. 1 mm | ra |
| rb | max. 0.3 mm | rb |
- 极高工作精度
- 高轴向和径向刚性
- 高轴向和径向承载能力
- 非接触密封
- 一体式密封延长轴承寿命
| 代码 | 说明 |
|---|---|
| 접촉 유형 | 标准接触（四点接触） |
| 열 개수 | 3 |
| 링 유형 | 整体式内圈和外圈 |
| 설계 | 高速 E |
| 유니버설 매칭 베어링 | 是，背对背 (<>)、面对面 (><) 或串联 (>>) |
| 일치된 배열 | 通用配对轴承 |
| 일치된 세트의 베어링 개수 | 3 |
| 일치된 조건(축방향 틈새/예압) | 超轻预紧 |
| 공차 클래스 | P4A |
| 소재, 베어링 | 混合 |
| 코팅 | 无 |
| 씰링 | 两侧密封 |
| 씰링 유형 | 非接触 |
| 윤활유 | 润滑脂 |
| 제품 순 중량 | 0.854 kg |
| eClass 코드 | 23-05-08-03 |
| UNSPSC 코드 | 31171531 |
