FAG
Self-Aligning Ball Bearing
Angebotsanfrage
Voraussichtliche Lieferung: 26. Juli 2026 (Auslandsbestand, ca. 4 Wochen)
Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

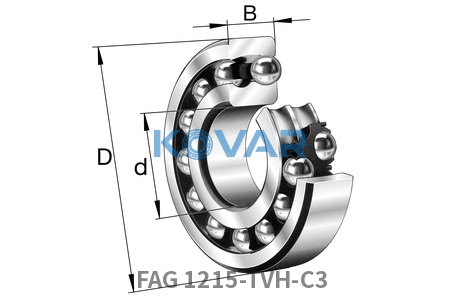

FAG 1215-TVH-C3 Pendelkugellager nutzt zwei Kugelreihen und eine sphärische Außenringlaufbahn, um Wellenfluchtungsfehler auszugleichen. Es ermöglicht reibungsarmen Lauf in Lüftern, Förderern, Textilmaschinen und Langwellenanordnungen mit Montage- oder Gehäuseabweichungen.
Pendelkugellager besitzen eine sphärische Außenringlaufbahn, die Fluchtungsfehler zwischen Welle und Gehäuse selbsttätig ausgleicht. Sie eignen sich für Anwendungen mit Wellendurchbiegung oder Montagefehlern.
Prüfen Sie den erwarteten Fluchtungsfehler, die Last, den Abdichtungsbedarf, die Lagerluft und den verfügbaren Einbauraum.
| Symbol | Wert | Beschreibung |
|---|---|---|
| ≈m | 1,42 kg | Gewicht |
| Cr | 39.000 N | Dynamische Tragzahl, radial |
| C0r | 15.700 N | Statische Tragzahl, radial |
| Cur | 980 N | Ermüdungsgrenzbelastung, radial |
| nG | 5.700 1/min | Grenzdrehzahl |
| nϑr | 5.500 1/min | Referenzdrehzahl |
| Symbol | Wert | Beschreibung |
|---|---|---|
| d | 75 mm | Bohrungsdurchmesser |
| D | 130 mm | Außendurchmesser |
| B | 25 mm | Breite |
| r1, 2 min | 1,5 mm | Mindestfasenmaß |
| D1 | 113,6 mm | Shoulder diameter, outer ring |
| d1 | 93,7 mm | Shoulder diameter, inner ring |
| Symbol | Wert | Beschreibung |
|---|---|---|
| da min | 84 mm | Min. shoulder diameter for mounting, inner ring |
| Da max | 121 mm | Max. shoulder diameter for mounting, housing |
| ra max | 1,5 mm | Max. fillet radius |
| Symbol | Wert | Beschreibung |
|---|---|---|
| Tmin | -30 °C | Betriebstemperatur min. |
| Tmax | 120 °C | Betriebstemperatur max. |
| Symbol | Wert | Beschreibung |
|---|---|---|
| e | 0,18 | Limit value Fa/Fr |
| Y | 5,53 | Dynamischer Axiallastfaktor |
| Code | Beschreibung |
|---|---|
| Z | Bore type |
| Without | Sealing type |
| TVH | Cage |
| PN | Tolerance class |
| C3 (Group 3) | Radial clearance group |
| Without | Lubricant |
| Standard bearing steel | Material |
