FAG FAG 20313-MB-C3 Barrel roller bearings

FAG

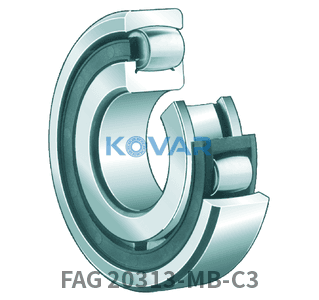

FAG 20313-MB-C3 Barrel roller bearings 65 × 140 × 33 mm

Barrel roller bearings

Angebotsanfrage

Voraussichtliche Lieferung: 26. Juli 2026 (Auslandsbestand, ca. 4 Wochen)

Auf LagerVoraussichtliche Lieferung: 26. Juli 2026 (Auslandsbestand, ca. 4 Wochen)

Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

Bore: Z
Outer Ø: 140 mm mm
Width: 33 mm mm

Übersicht

FAG 20313-MB-C3 Industrielager ist ein zentrales Maschinenelement, das die Wellenreibung verringert und Lasten abstützt, um Effizienz und Lebensdauer der Anlage zu verbessern. Es sollte nach Lastrichtung, Drehzahl und Einbauraum in Motoren, Pumpen, Getrieben, Förderern und anderen Maschinen ausgewählt werden.

Lager bestehen typischerweise aus Innenring, Außenring, Wälzkörpern, Käfig oder gleitenden Kontaktflächen, wobei je nach Bauart Dichtungen, Deckscheiben, Gehäuse oder Hülsen hinzukommen. Schmierungs- und Abdichtungsbedingungen haben großen Einfluss auf die Leistung.

Hauptmerkmale

Verringert die Drehreibung und nimmt Lasten auf
Deckt verschiedene Lastrichtungen und Drehzahlbedingungen ab
Standardmaße ermöglichen einfachen Austausch
Abdichtungs-, Schmierungs- und Lagerspieloptionen verfügbar

Typische Anwendungen

Motoren, Pumpen und Lüfter
Untersetzungs- und Industriegetriebe
Förderer und Handhabungsgeräte
Wartung allgemeiner Industriemaschinen

Auswahlhilfe

Wählen Sie nach Wellendurchmesser, Lastrichtung, Drehzahl, Einbauraum, Dichtungs-/Schmierzustand und Kompatibilität mit der vorhandenen Teilenummer.

Symbol	Wert	Beschreibung
≈m	2,61 kg	Gewicht
Cr	168.000 N	Dynamische Tragzahl, radial
C_0r	195.000 N	Statische Tragzahl, radial
C_ur	18.200 N	Ermüdungsgrenzbelastung, radial
n_G	4.700 1/min	Grenzdrehzahl

Symbol	Wert	Beschreibung
d	65 mm	Bohrungsdurchmesser
D	140 mm	Außendurchmesser
B	33 mm	Breite
r_{1, 2 min}	2,1 mm	Mindestfasenmaß

Symbol	Wert	Beschreibung
d_{a min}	77 mm	Min. shoulder diameter for mounting, inner ring
D_{a max}	128 mm	Max. shoulder diameter for mounting, housing
r_{a max}	2,1 mm	Max. fillet radius

Symbol	Wert	Beschreibung
T_min	-30 °C	Betriebstemperatur min.
T_max	200 °C	Betriebstemperatur max.

Code	Beschreibung
Z	Bore type
MB	Cage
C3 (Group 3)	Radial clearance group
Tolerance class P0/PN2 / ABEC 1	Tolerance class

Datenblatt-PDF herunterladen
