FAG FAG 21318-E1-XL Spherical roller bearings

FAG

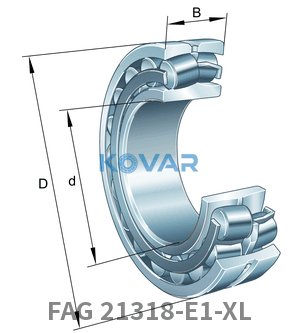

FAG 21318-E1-XL Spherical roller bearings Pendelrollenlager 90 × 190 × 43 mm

Spherical Roller Bearing

Angebotsanfrage

Voraussichtliche Lieferung: 26. Juli 2026 (Auslandsbestand, ca. 4 Wochen)

Auf LagerVoraussichtliche Lieferung: 26. Juli 2026 (Auslandsbestand, ca. 4 Wochen)

Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

Category: Pendelrollenlager
Bore: Z
Outer Ø: 190 mm mm
Width: 43 mm mm

Übersicht

FAG 21318-E1-XL Industrielager ist ein zentrales Maschinenelement, das die Wellenreibung verringert und Lasten abstützt, um Effizienz und Lebensdauer der Anlage zu verbessern. Es sollte nach Lastrichtung, Drehzahl und Einbauraum in Motoren, Pumpen, Getrieben, Förderern und anderen Maschinen ausgewählt werden.

Lager bestehen typischerweise aus Innenring, Außenring, Wälzkörpern, Käfig oder gleitenden Kontaktflächen, wobei je nach Bauart Dichtungen, Deckscheiben, Gehäuse oder Hülsen hinzukommen. Schmierungs- und Abdichtungsbedingungen haben großen Einfluss auf die Leistung.

Hauptmerkmale

Verringert die Drehreibung und nimmt Lasten auf
Deckt verschiedene Lastrichtungen und Drehzahlbedingungen ab
Standardmaße ermöglichen einfachen Austausch
Abdichtungs-, Schmierungs- und Lagerspieloptionen verfügbar

Typische Anwendungen

Motoren, Pumpen und Lüfter
Untersetzungs- und Industriegetriebe
Förderer und Handhabungsgeräte
Wartung allgemeiner Industriemaschinen

Auswahlhilfe

Wählen Sie nach Wellendurchmesser, Lastrichtung, Drehzahl, Einbauraum, Dichtungs-/Schmierzustand und Kompatibilität mit der vorhandenen Teilenummer.

Symbol	Wert	Beschreibung
≈m	6,124 kg	Gewicht
Cr	380.000 N	Dynamische Tragzahl, radial
C_0r	415.000 N	Statische Tragzahl, radial
C_ur	48.500 N	Ermüdungsgrenzbelastung, radial
n_G	4.850 1/min	Grenzdrehzahl
n_ϑr	3.600 1/min	Referenzdrehzahl

Symbol	Wert	Beschreibung
d	90 mm	Bohrungsdurchmesser
D	190 mm	Außendurchmesser
B	43 mm	Breite
r_{1, 2 min}	3 mm	Mindestfasenmaß
F	112,6 mm	Raceway diameter of inner ring

Symbol	Wert	Beschreibung
d_{a min}	104 mm	Min. shoulder diameter for mounting, inner ring
D_{a max}	176 mm	Max. shoulder diameter for mounting, housing
r_{a max}	2,5 mm	Max. fillet radius

Symbol	Wert	Beschreibung
T_min	-30 °C	Betriebstemperatur min.
T_max	200 °C	Betriebstemperatur max.

Symbol	Wert	Beschreibung
e	0,24	Limit value Fa/Fr
Y	4,27	Dynamischer Axiallastfaktor

Code	Beschreibung
E1	Product variant code
Z	Bore type
JPA	Cage
CN (Group N)	Radial clearance group

Datenblatt-PDF herunterladen
