  1. Startseite
  2. /Wälzlager
  3. /FAG 29296-E1-MB Axial Spherical Roller Bearing
FAG
FAG 29296-E1-MB FAG 29296-E1-MB Axial Spherical Roller Bearing
  • FAG 29296-E1-MB FAG 29296-E1-MB Axial Spherical Roller Bearing

FAG

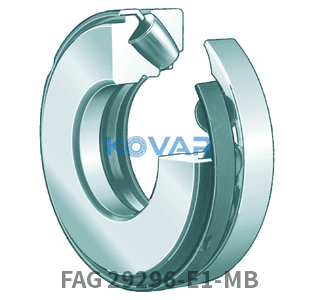

FAG 29296-E1-MB Axial Spherical Roller Bearing Axial-Pendelrollenlager 480 × 650 × 103 mm

Axial Spherical Roller Bearing

Angebotsanfrage

Auf Lager

Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

FXBTG38DY0
Category
Axial-Pendelrollenlager
Bore
480 mm
Outer Ø
650 mm
Width
103 mm

Übersicht

FAG 29296-E1-MB: Axial-Pendelrollenlager, Bohrung 480 × Außendurchmesser 650 × Breite 103 mm.

Maßgleich zu 29296-E1-MB sind z. B. SLF 29296E.MB; vor dem Austausch Abdichtung und Lagerluft prüfen.

Hauptabmessungen & Leistung

SymbolWertBeschreibung
≈m96 kgGewicht
nG920 1/minGrenzdrehzahl
nϑr520 1/minReferenzdrehzahl
Ca2,650,000 NDynamische Tragzahl, axial (Ca)
C0a13,700,000 NStatische Tragzahl, axial (C0a)
Cua1,330,000 NCua
Dbmin662 mmMindestbohrungsdurchmesser Gehäuse
dbmax507 mmMaximaler Abstand Distanzhülse
d1620 mmBordurchmesser Wellenscheibe
A259 mmAbstand des Mittelpunkts
StandardStandard
WithoutPositioniermerkmal, Gehäusescheibe
WithoutHandhabungsgewindelöcher
WithoutPrüfzeugnis

Abmessungen

SymbolWertBeschreibung
d480 mmBohrungsdurchmesser
D650 mmAußendurchmesser
B103 mmBreite
r1, 2 min5 mmMindestfasenmaß

Einbaumaße

SymbolWertBeschreibung
da min565 mmMin. Schulterdurchmesser, Innenring
Da max603 mmMax. Schulterdurchmesser, Gehäuse
ra max4 mmMax. Hohlkehlenradius

Temperaturbereich

SymbolWertBeschreibung
Tmin-30 °CBetriebstemperatur min.
Tmax200 °CBetriebstemperatur max.

Zubehör

CodeBeschreibung
MBKäfig

Produktbeschreibung

FAG 29296-E1-MB Axial-Pendelrollenlager ist ein Schwerlast-Axiallager für sehr hohe Axialkräfte, das zugleich eine bestimmte Radialkraft aufnimmt. Seine sphärische Laufbahn gleicht Fluchtungsfehler aus und eignet sich für Extruder, Krane, vertikale Pumpen und axiale Lagerstellen in der Schwerindustrie.

Asymmetrische Tonnenrollen und eine sphärische Gehäusescheibenlaufbahn übertragen die Axiallast über eine große Kontaktfläche. Die selbstausrichtende Bauweise ist vorteilhaft bei großen Anlagen mit Wellendurchbiegung oder Montageungenauigkeiten.

Hauptmerkmale

  • ·Sehr hohe Axialtragfähigkeit
  • ·Selbstausrichtende Eigenschaft
  • ·Nimmt Axiallast mit gewisser Radiallast auf
  • ·Geeignet für große Schwerlastanlagen

Typische Anwendungen

  • ·Extruder und Spritzgussanlagen
  • ·Vertikale Pumpen
  • ·Krane und Hebezeuge
  • ·Stahl- und Papiermaschinen

Auswahlhilfe

Prüfen Sie Axiallast, Drehzahl, Schmierstoffmenge, Kühlung, Ausrichtung der Montagefläche und Mindestlastanforderungen.

Datenblatt

📄Datenblatt-PDF herunterladen

Schreibweisen der Bezeichnung

Alle diese Formen bezeichnen dieses Teil. Bindestriche, Schrägstriche und Leerzeichen sind nur eine Schreibweise.

  • 29296E1MB
  • 29296 E1 MB
