  1. Startseite
  2. /Wälzlager
  3. /FAG 30336 Tapered Roller Bearing
FAG

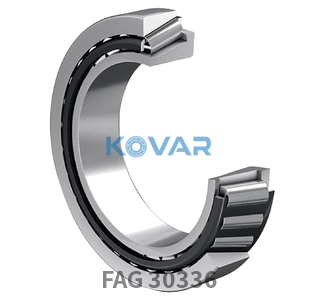

FAG 30336 FAG 30336 Tapered Roller Bearing
  • FAG 30336 FAG 30336 Tapered Roller Bearing

FAG

FAG 30336 Tapered Roller Bearing Kegelrollenlager 180 × 380 × 83 mm

Tapered Roller Bearing

Angebotsanfrage

Auf Lager

Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

FXB9NTTY2G
Category
Kegelrollenlager
Bore
180 mm
Outer Ø
380 mm
Width
83 mm

Übersicht

FAG 30336: Kegelrollenlager, Bohrung 180 × Außendurchmesser 380 × Breite 83 mm, Grundausführung ohne Nachsetzzeichen.

Gleiche Ausführung in benachbarten Größen: 30330 (Bohrung 150 mm).

Hauptabmessungen & Leistung

SymbolWertBeschreibung
≈m41 kgGewicht
Cr1,120,000 NDynamische Tragzahl, radial
C0r1,470,000 NStatische Tragzahl, radial
Cur158,000 NErmüdungsgrenzbelastung, radial
nG1,880 1/minGrenzdrehzahl
nϑr1,250 1/minReferenzdrehzahl
dbmin197 mmMindestdurchmesser der Wellenschulter
Cbmin19 mmMinimaler Axialraum
a69 mmAbstand zwischen den Spitzen der Druckkegel
d1267 mmFührungsborddurchmesser des Innenrings
Y00.96Statischer Axiallastfaktor
1Number of rows

Abmessungen

SymbolWertBeschreibung
d180 mmBohrungsdurchmesser
D380 mmAußendurchmesser
B83 mmBreite
B83 mmBreite
r1, 2 min5 mmMindestfasenmaß
B75 mmInnenringbreite
C64 mmAußenringbreite
Damin327 mmDa min

Einbaumaße

SymbolWertBeschreibung
da max230 mmMax. Schulterdurchmesser, Innenring
Da max359 mmMax. Schulterdurchmesser, Gehäuse
ra max5 mmMax. Hohlkehlenradius

Temperaturbereich

SymbolWertBeschreibung
Tmin-30 °CBetriebstemperatur min.
Tmax200 °CBetriebstemperatur max.

Berechnungsfaktoren

SymbolWertBeschreibung
e0.35Grenzwert Fa/Fr
Y1.74Dynamischer Axiallastfaktor

Zubehör

CodeBeschreibung
PNToleranzklasse
StandardKäfig

Produktbeschreibung

FAG 30336 Kegelrollenlager nimmt mit kegeligen Rollen und Laufbahnen kombinierte Radial- und Axialkräfte auf. Es wird häufig in Radnaben, Getrieben, Industrieachsen und Schwermaschinen eingesetzt, wo Stoßlastkapazität und Steifigkeit gefordert sind.

Kegelrollenlager tragen mit kegeligen Rollen und Laufbahnen kombinierte Radial- und hohe einseitige Axialkräfte. Die zerlegbare Bauweise erleichtert die Montage und erlaubt Vorspannungseinstellung; üblich ist die paarweise O- oder X-Anordnung.

Hauptmerkmale

  • ·Kombinierte Belastbarkeit
  • ·Zerlegbar, einstellbare Vorspannung
  • ·Paarweise Anordnung für beide Richtungen

Typische Anwendungen

  • ·Radnaben für Kfz und Industrie
  • ·Getriebe und Differenziale
  • ·Bau- und Landmaschinenachsen
  • ·Förderanlagen und Walzeinrichtungen

Auswahlhilfe

Berücksichtigen Sie Lastverhältnis, Einbaurichtung, Vorspannung/Axialspiel, Schmierung und die gepaarte Lageranordnung.

Datenblatt

📄Datenblatt-PDF herunterladen
