FAG
Tapered Roller Bearing
Angebotsanfrage
Voraussichtliche Lieferung: 26. Juli 2026 (Auslandsbestand, ca. 4 Wochen)
Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

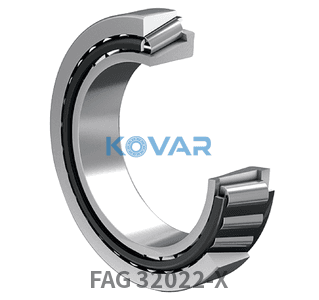

FAG 32022-X Kegelrollenlager nimmt mit kegeligen Rollen und Laufbahnen kombinierte Radial- und Axialkräfte auf. Es wird häufig in Radnaben, Getrieben, Industrieachsen und Schwermaschinen eingesetzt, wo Stoßlastkapazität und Steifigkeit gefordert sind.
Kegelrollenlager tragen mit kegeligen Rollen und Laufbahnen kombinierte Radial- und hohe einseitige Axialkräfte. Die zerlegbare Bauweise erleichtert die Montage und erlaubt Vorspannungseinstellung; üblich ist die paarweise O- oder X-Anordnung.
Berücksichtigen Sie Lastverhältnis, Einbaurichtung, Vorspannung/Axialspiel, Schmierung und die gepaarte Lageranordnung.
| Symbol | Wert | Beschreibung |
|---|---|---|
| ≈m | 3,05 kg | Gewicht |
| Cr | 242.000 N | Dynamische Tragzahl, radial |
| C0r | 395.000 N | Statische Tragzahl, radial |
| Cur | 46.000 N | Ermüdungsgrenzbelastung, radial |
| nG | 3.950 1/min | Grenzdrehzahl |
| nϑr | 2.650 1/min | Referenzdrehzahl |
| Symbol | Wert | Beschreibung |
|---|---|---|
| d | 110 mm | Bohrungsdurchmesser |
| D | 170 mm | Außendurchmesser |
| B | 38 mm | Breite |
| B | 38 mm | Breite |
| r1, 2 min | 2,5 mm | Mindestfasenmaß |
| Symbol | Wert | Beschreibung |
|---|---|---|
| da max | 122 mm | Max. shoulder diameter for mounting, inner ring |
| Da max | 160 mm | Max. shoulder diameter for mounting, housing |
| ra max | 2,5 mm | Max. fillet radius |
| Symbol | Wert | Beschreibung |
|---|---|---|
| Tmin | -30 °C | Betriebstemperatur min. |
| Tmax | 120 °C | Betriebstemperatur max. |
| Symbol | Wert | Beschreibung |
|---|---|---|
| e | 0,43 | Limit value Fa/Fr |
| Y | 1,39 | Dynamischer Axiallastfaktor |
| Code | Beschreibung |
|---|---|
| P6X | Tolerance class |
| Standard | Cage |
