FAG
Tapered Roller Bearing
Angebotsanfrage
Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

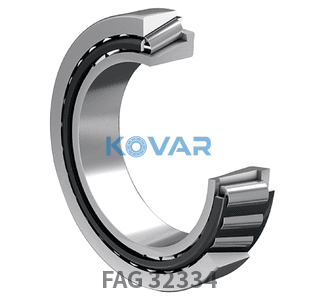

FAG 32334: Kegelrollenlager, Bohrung 170 × Außendurchmesser 360 × Breite 127 mm, Grundausführung ohne Nachsetzzeichen.
Gleiche Ausführung in benachbarten Größen: 32330 (Bohrung 150 mm) und 32336 (Bohrung 180 mm). Maßgleich zu 32334 sind z. B. NSK 32334; vor dem Austausch Abdichtung und Lagerluft prüfen.
| Symbol | Wert | Beschreibung |
|---|---|---|
| ≈m | 59.5 kg | Gewicht |
| Cr | 1,640,000 N | Dynamische Tragzahl, radial |
| C0r | 2,550,000 N | Statische Tragzahl, radial |
| Cur | 285,000 N | Ermüdungsgrenzbelastung, radial |
| nG | 1,870 1/min | Grenzdrehzahl |
| nϑr | 1,090 1/min | Referenzdrehzahl |
| dbmin | 187 mm | Mindestdurchmesser der Wellenschulter |
| Cbmin | 27 mm | Minimaler Axialraum |
| a | 90 mm | Abstand zwischen den Spitzen der Druckkegel |
| d1 | 256 mm | Führungsborddurchmesser des Innenrings |
| Y0 | 0.92 | Statischer Axiallastfaktor |
| 1 | Number of rows |
| Symbol | Wert | Beschreibung |
|---|---|---|
| d | 170 mm | Bohrungsdurchmesser |
| D | 360 mm | Außendurchmesser |
| B | 127 mm | Breite |
| B | 127 mm | Breite |
| r1, 2 min | 5 mm | Mindestfasenmaß |
| B | 120 mm | Innenringbreite |
| C | 100 mm | Außenringbreite |
| Damin | 295 mm | Da min |
| Symbol | Wert | Beschreibung |
|---|---|---|
| da max | 208 mm | Max. Schulterdurchmesser, Innenring |
| Da max | 341 mm | Max. Schulterdurchmesser, Gehäuse |
| ra max | 5 mm | Max. Hohlkehlenradius |
| Symbol | Wert | Beschreibung |
|---|---|---|
| Tmin | -30 °C | Betriebstemperatur min. |
| Tmax | 200 °C | Betriebstemperatur max. |
| Symbol | Wert | Beschreibung |
|---|---|---|
| e | 0.36 | Grenzwert Fa/Fr |
| Y | 1.67 | Dynamischer Axiallastfaktor |
| Code | Beschreibung |
|---|---|
| PN | Toleranzklasse |
| Standard | Käfig |
FAG 32334 Kegelrollenlager nimmt mit kegeligen Rollen und Laufbahnen kombinierte Radial- und Axialkräfte auf. Es wird häufig in Radnaben, Getrieben, Industrieachsen und Schwermaschinen eingesetzt, wo Stoßlastkapazität und Steifigkeit gefordert sind.
Kegelrollenlager tragen mit kegeligen Rollen und Laufbahnen kombinierte Radial- und hohe einseitige Axialkräfte. Die zerlegbare Bauweise erleichtert die Montage und erlaubt Vorspannungseinstellung; üblich ist die paarweise O- oder X-Anordnung.
Berücksichtigen Sie Lastverhältnis, Einbaurichtung, Vorspannung/Axialspiel, Schmierung und die gepaarte Lageranordnung.
Angebotsanfrage
Gleicher Lagertyp, gleiche Bohrung × Außendurchmesser × Breite, gleiche Grundbezeichnung sowie gleiche Dichtung/Deckscheibe, Bohrungsform (zylindrisch/kegelig), Lagerluft und Genauigkeitsklasse. Käfig und Schmierstoff können abweichen – bitte auf der jeweiligen Produktseite prüfen.
Benachbarte Artikelnummern derselben Marke, gleicher Produkttyp zuerst – vergleichen Sie Dichtungs-, Lagerluft- und Größenvarianten.
