FAG
Tapered Roller Bearing
Angebotsanfrage
Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

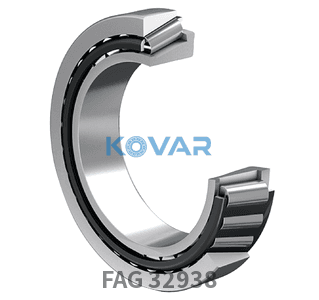

FAG 32938: Kegelrollenlager, Bohrung 190 × Außendurchmesser 260 × Breite 45 mm, Grundausführung ohne Nachsetzzeichen.
In der Größe 190×260×45 mm führt Kovar 2 FAG-Varianten; ähnlich wie 32938 sind 32938-XL. Grenzdrehzahl: 2.490 min⁻¹ bei 32938, 3.000 min⁻¹ bei 32938-XL.
Gleiche Ausführung in benachbarten Größen: 32936 (Bohrung 180 mm) und 32940 (Bohrung 200 mm). Maßgleich zu 32938 sind z. B. KOYO 32938, NSK 32938J, NTN 32938XU, SKF 32938; vor dem Austausch Abdichtung und Lagerluft prüfen.
| Symbol | Wert | Beschreibung |
|---|---|---|
| ≈m | 6.8 kg | Gewicht |
| Cr | 370,000 N | Dynamische Tragzahl, radial |
| C0r | 750,000 N | Statische Tragzahl, radial |
| Cur | 90,000 N | Ermüdungsgrenzbelastung, radial |
| nG | 2,490 1/min | Grenzdrehzahl |
| nϑr | 1,560 1/min | Referenzdrehzahl |
| dbmin | 200 mm | Mindestdurchmesser der Wellenschulter |
| Cbmin | 11 mm | Minimaler Axialraum |
| a | 55 mm | Abstand zwischen den Spitzen der Druckkegel |
| d1 | 227 mm | Führungsborddurchmesser des Innenrings |
| Y0 | 0.69 | Statischer Axiallastfaktor |
| 1 | Number of rows |
| Symbol | Wert | Beschreibung |
|---|---|---|
| d | 190 mm | Bohrungsdurchmesser |
| D | 260 mm | Außendurchmesser |
| B | 45 mm | Breite |
| B | 45 mm | Breite |
| r1, 2 min | 2.5 mm | Mindestfasenmaß |
| C | 34 mm | Außenringbreite |
| Damin | 235 mm | Da min |
| Symbol | Wert | Beschreibung |
|---|---|---|
| da max | 204 mm | Max. Schulterdurchmesser, Innenring |
| Da max | 249 mm | Max. Schulterdurchmesser, Gehäuse |
| ra max | 2.5 mm | Max. Hohlkehlenradius |
| Symbol | Wert | Beschreibung |
|---|---|---|
| Tmin | -30 °C | Betriebstemperatur min. |
| Tmax | 200 °C | Betriebstemperatur max. |
| Symbol | Wert | Beschreibung |
|---|---|---|
| e | 0.48 | Grenzwert Fa/Fr |
| Y | 1.26 | Dynamischer Axiallastfaktor |
| Code | Beschreibung |
|---|---|
| P6X | Toleranzklasse |
| Standard | Käfig |
FAG 32938 Kegelrollenlager nimmt mit kegeligen Rollen und Laufbahnen kombinierte Radial- und Axialkräfte auf. Es wird häufig in Radnaben, Getrieben, Industrieachsen und Schwermaschinen eingesetzt, wo Stoßlastkapazität und Steifigkeit gefordert sind.
Kegelrollenlager tragen mit kegeligen Rollen und Laufbahnen kombinierte Radial- und hohe einseitige Axialkräfte. Die zerlegbare Bauweise erleichtert die Montage und erlaubt Vorspannungseinstellung; üblich ist die paarweise O- oder X-Anordnung.
Berücksichtigen Sie Lastverhältnis, Einbaurichtung, Vorspannung/Axialspiel, Schmierung und die gepaarte Lageranordnung.
Angebotsanfrage
Gleicher Lagertyp, gleiche Bohrung × Außendurchmesser × Breite, gleiche Grundbezeichnung sowie gleiche Dichtung/Deckscheibe, Bohrungsform (zylindrisch/kegelig), Lagerluft und Genauigkeitsklasse. Käfig und Schmierstoff können abweichen – bitte auf der jeweiligen Produktseite prüfen.
