FAG
Tapered Roller Bearing
Angebotsanfrage
Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

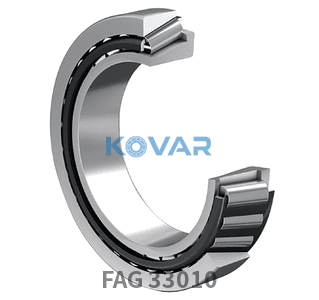

FAG 33010: Kegelrollenlager, Bohrung 50 × Außendurchmesser 80 × Breite 24 mm, Grundausführung ohne Nachsetzzeichen.
In der Größe 50×80×24 mm führt Kovar 2 FAG-Varianten; ähnlich wie 33010 sind 33010-XL. Grenzdrehzahl: 8.700 min⁻¹ bei 33010, 10.500 min⁻¹ bei 33010-XL.
Gleiche Ausführung in benachbarten Größen: 33009 (Bohrung 45 mm) und 33011 (Bohrung 55 mm). Maßgleich zu 33010 sind z. B. KOYO 33010, NSK 33010, NTN 33010, SKF 33010/Q; vor dem Austausch Abdichtung und Lagerluft prüfen.
| Symbol | Wert | Beschreibung |
|---|---|---|
| ≈m | 0.45 kg | Gewicht |
| Cr | 75,000 N | Dynamische Tragzahl, radial |
| C0r | 113,000 N | Statische Tragzahl, radial |
| Cur | 14,100 N | Ermüdungsgrenzbelastung, radial |
| nG | 8,700 1/min | Grenzdrehzahl |
| nϑr | 5,400 1/min | Referenzdrehzahl |
| dbmin | 56 mm | Mindestdurchmesser der Wellenschulter |
| Cbmin | 5 mm | Minimaler Axialraum |
| a | 17 mm | Abstand zwischen den Spitzen der Druckkegel |
| d1 | 66.5 mm | Führungsborddurchmesser des Innenrings |
| Y0 | 1.04 | Statischer Axiallastfaktor |
| 1 | Number of rows |
| Symbol | Wert | Beschreibung |
|---|---|---|
| d | 50 mm | Bohrungsdurchmesser |
| D | 80 mm | Außendurchmesser |
| B | 24 mm | Breite |
| B | 24 mm | Breite |
| r1, 2 min | 1 mm | Mindestfasenmaß |
| C | 19 mm | Außenringbreite |
| Damin | 72 mm | Da min |
| Symbol | Wert | Beschreibung |
|---|---|---|
| da max | 56 mm | Max. Schulterdurchmesser, Innenring |
| Da max | 74 mm | Max. Schulterdurchmesser, Gehäuse |
| ra max | 1 mm | Max. Hohlkehlenradius |
| Symbol | Wert | Beschreibung |
|---|---|---|
| Tmin | -30 °C | Betriebstemperatur min. |
| Tmax | 120 °C | Betriebstemperatur max. |
| Symbol | Wert | Beschreibung |
|---|---|---|
| e | 0.32 | Grenzwert Fa/Fr |
| Y | 1.9 | Dynamischer Axiallastfaktor |
| Code | Beschreibung |
|---|---|
| P6X | Toleranzklasse |
| Standard | Käfig |
FAG 33010 Kegelrollenlager nimmt mit kegeligen Rollen und Laufbahnen kombinierte Radial- und Axialkräfte auf. Es wird häufig in Radnaben, Getrieben, Industrieachsen und Schwermaschinen eingesetzt, wo Stoßlastkapazität und Steifigkeit gefordert sind.
Kegelrollenlager tragen mit kegeligen Rollen und Laufbahnen kombinierte Radial- und hohe einseitige Axialkräfte. Die zerlegbare Bauweise erleichtert die Montage und erlaubt Vorspannungseinstellung; üblich ist die paarweise O- oder X-Anordnung.
Berücksichtigen Sie Lastverhältnis, Einbaurichtung, Vorspannung/Axialspiel, Schmierung und die gepaarte Lageranordnung.
Angebotsanfrage
Gleicher Lagertyp, gleiche Bohrung × Außendurchmesser × Breite, gleiche Grundbezeichnung sowie gleiche Dichtung/Deckscheibe, Bohrungsform (zylindrisch/kegelig), Lagerluft und Genauigkeitsklasse. Käfig und Schmierstoff können abweichen – bitte auf der jeweiligen Produktseite prüfen.
