FAG
Tapered Roller Bearing
Angebotsanfrage
Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

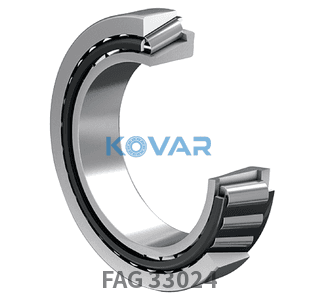

FAG 33024: Kegelrollenlager, Bohrung 120 × Außendurchmesser 180 × Breite 48 mm, Grundausführung ohne Nachsetzzeichen.
Gleiche Ausführung in benachbarten Größen: 33022 (Bohrung 110 mm) und 33030 (Bohrung 150 mm). Maßgleich zu 33024 sind z. B. KOYO 33024, NSK 33024J, NTN 33024, SKF 33024; vor dem Austausch Abdichtung und Lagerluft prüfen.
| Symbol | Wert | Beschreibung |
|---|---|---|
| ≈m | 4.214 kg | Gewicht |
| Cr | 310,000 N | Dynamische Tragzahl, radial |
| C0r | 560,000 N | Statische Tragzahl, radial |
| Cur | 66,000 N | Ermüdungsgrenzbelastung, radial |
| nG | 3,700 1/min | Grenzdrehzahl |
| nϑr | 2,600 1/min | Referenzdrehzahl |
| dbmin | 130 mm | Mindestdurchmesser der Wellenschulter |
| Cbmin | 10 mm | Minimaler Axialraum |
| a | 36 mm | Abstand zwischen den Spitzen der Druckkegel |
| d1 | 148.5 mm | Führungsborddurchmesser des Innenrings |
| Y0 | 1.08 | Statischer Axiallastfaktor |
| 1 | Number of rows |
| Symbol | Wert | Beschreibung |
|---|---|---|
| d | 120 mm | Bohrungsdurchmesser |
| D | 180 mm | Außendurchmesser |
| B | 48 mm | Breite |
| B | 48 mm | Breite |
| r1, 2 min | 2.5 mm | Mindestfasenmaß |
| C | 38 mm | Außenringbreite |
| Damin | 160 mm | Da min |
| Symbol | Wert | Beschreibung |
|---|---|---|
| da max | 132 mm | Max. Schulterdurchmesser, Innenring |
| Da max | 170 mm | Max. Schulterdurchmesser, Gehäuse |
| ra max | 2.5 mm | Max. Hohlkehlenradius |
| Symbol | Wert | Beschreibung |
|---|---|---|
| Tmin | -30 °C | Betriebstemperatur min. |
| Tmax | 120 °C | Betriebstemperatur max. |
| Symbol | Wert | Beschreibung |
|---|---|---|
| e | 0.31 | Grenzwert Fa/Fr |
| Y | 1.97 | Dynamischer Axiallastfaktor |
| Code | Beschreibung |
|---|---|
| P6X | Toleranzklasse |
| Standard | Käfig |
FAG 33024 Kegelrollenlager nimmt mit kegeligen Rollen und Laufbahnen kombinierte Radial- und Axialkräfte auf. Es wird häufig in Radnaben, Getrieben, Industrieachsen und Schwermaschinen eingesetzt, wo Stoßlastkapazität und Steifigkeit gefordert sind.
Kegelrollenlager tragen mit kegeligen Rollen und Laufbahnen kombinierte Radial- und hohe einseitige Axialkräfte. Die zerlegbare Bauweise erleichtert die Montage und erlaubt Vorspannungseinstellung; üblich ist die paarweise O- oder X-Anordnung.
Berücksichtigen Sie Lastverhältnis, Einbaurichtung, Vorspannung/Axialspiel, Schmierung und die gepaarte Lageranordnung.
Angebotsanfrage
Gleicher Lagertyp, gleiche Bohrung × Außendurchmesser × Breite, gleiche Grundbezeichnung sowie gleiche Dichtung/Deckscheibe, Bohrungsform (zylindrisch/kegelig), Lagerluft und Genauigkeitsklasse. Käfig und Schmierstoff können abweichen – bitte auf der jeweiligen Produktseite prüfen.
