FAG
Cylindrical Roller Bearing
Angebotsanfrage
Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.
FAG NU1084M: Zylinderrollenlager, Bohrung 420 × Außendurchmesser 620 × Breite 90 mm, Nachsetzzeichen M.
In der Größe 420×620×90 mm führt Kovar 3 FAG-Varianten; ähnlich wie NU1084M sind NU1084-TB-M1, NU1084-TB-M1-C3. Grenzdrehzahl: 8.900 min⁻¹ bei NU1084M, 1.680 min⁻¹ bei NU1084-TB-M1.
Gleiche Ausführung in benachbarten Größen: NU1021M (Bohrung 105 mm). Maßgleich zu NU1084M sind z. B. SLF NU1084M1, TIMKEN NU1084MAC3; vor dem Austausch Abdichtung und Lagerluft prüfen.
| Symbol | Wert | Beschreibung |
|---|---|---|
| ≈m | 1.16 kg | Gewicht |
| Cr | 131,000 N | Dynamische Tragzahl, radial |
| C0r | 114,000 N | Statische Tragzahl, radial |
| Cur | 20,400 N | Ermüdungsgrenzbelastung, radial |
| nG | 8,900 1/min | Grenzdrehzahl |
| nϑr | 6,000 1/min | Referenzdrehzahl |
| Symbol | Wert | Beschreibung |
|---|---|---|
| d | 420 mm | Bohrungsdurchmesser |
| D | 620 mm | Außendurchmesser |
| B | 90 mm | Breite |
| r1, 2 min | 2 mm | Mindestfasenmaß |

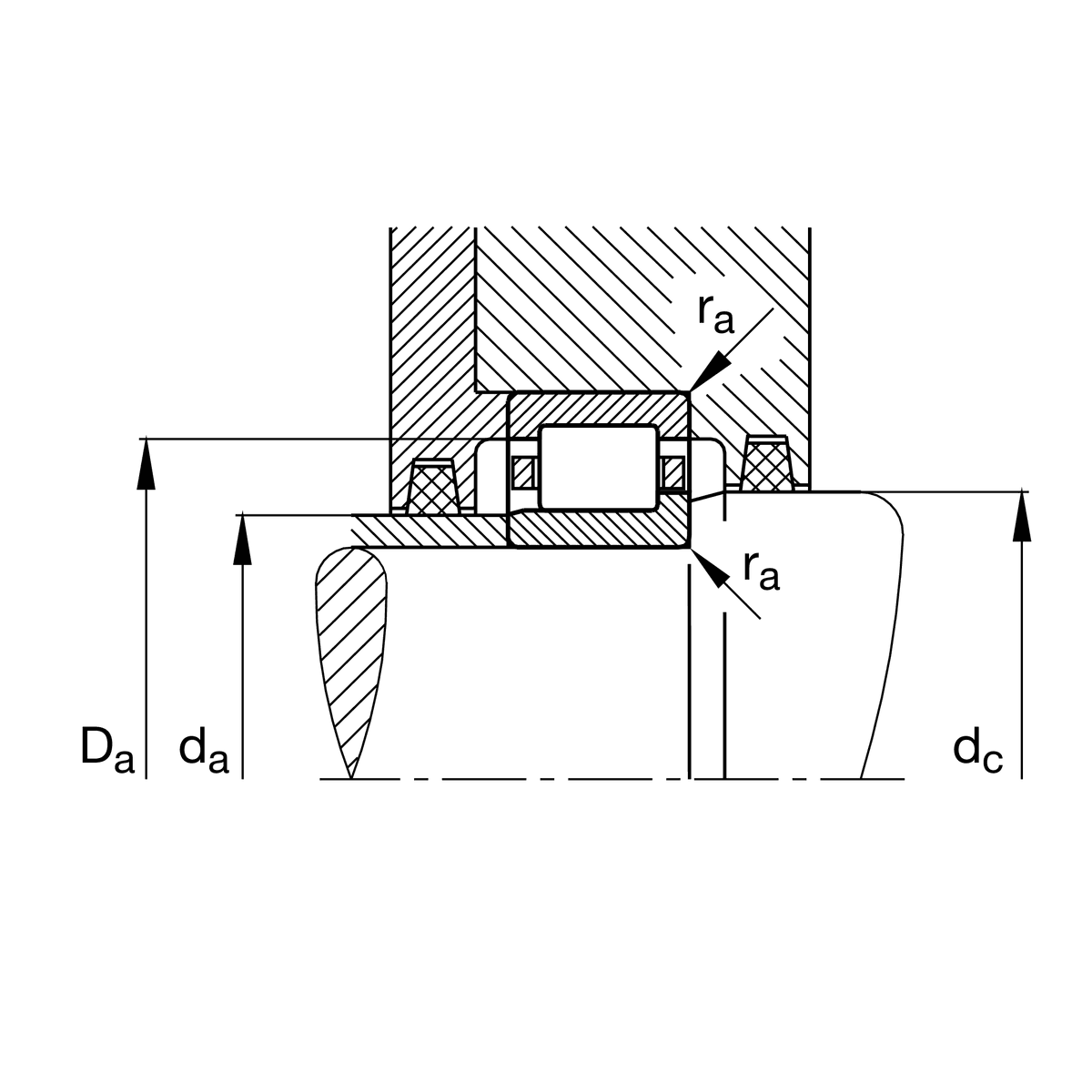

| Symbol | Wert | Beschreibung |
|---|---|---|
| da min | 61 mm | Min. Schulterdurchmesser, Innenring |
| da max | 63 mm | Max. Schulterdurchmesser, Innenring |
| Da max | 99 mm | Max. Schulterdurchmesser, Gehäuse |
| ra max | 2 mm | Max. Hohlkehlenradius |
| Symbol | Wert | Beschreibung |
|---|---|---|
| Tmin | -30 °C | Betriebstemperatur min. |
| Tmax | 120 °C | Betriebstemperatur max. |
FAG NU1084M Zylinderrollenlager ist durch die Linienberührung zwischen Rollen und Laufbahnen für hohe radiale Tragfähigkeit ausgelegt. Es eignet sich für steife, schwere Anwendungen wie Motoren, Getriebe, Walzwerke und Werkzeugmaschinen, wobei die Bauformen N, NU, NJ und NUP unterschiedliche axiale Führungsfunktionen bieten.
Zylinderrollen und ein Käfig sind zwischen den Laufbahnen von Innen- und Außenring angeordnet. Je nach Bordausführung ist das Lager zerlegbar und kann Axialkräfte in einer oder beiden Richtungen aufnehmen.
Wählen Sie die Bauform N, NU, NJ oder NUP nach Lastrichtung, axialer Führungsanforderung, Käfigwerkstoff, Lagerluft und Schmierbedingung.
Angebotsanfrage
Gleicher Lagertyp, gleiche Bohrung × Außendurchmesser × Breite, gleiche Grundbezeichnung sowie gleiche Dichtung/Deckscheibe, Bohrungsform (zylindrisch/kegelig), Lagerluft und Genauigkeitsklasse. Käfig und Schmierstoff können abweichen – bitte auf der jeweiligen Produktseite prüfen.
Gleicher Lagertyp, gleiche Grundbezeichnung und gleiche Bohrung × Außendurchmesser × Breite, aber Dichtung, Lagerluft, Bohrungsform oder Genauigkeit können abweichen. Bitte vor der Bestellung das Nachsetzzeichen prüfen.
Benachbarte Artikelnummern derselben Marke, gleicher Produkttyp zuerst – vergleichen Sie Dichtungs-, Lagerluft- und Größenvarianten.
