FAG
Cylindrical Roller Bearing
Angebotsanfrage
Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

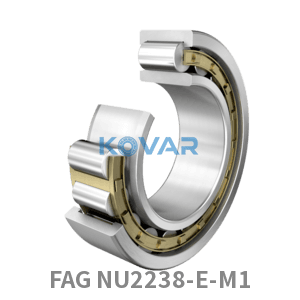

FAG NU2238-E-M1: Zylinderrollenlager, Bohrung 190 × Außendurchmesser 340 × Breite 92 mm, Nachsetzzeichen E, M1.
In der Größe 190×340×92 mm führt Kovar 8 FAG-Varianten; ähnlich wie NU2238-E-M1 sind NU2238-E-M1-C3, NU2238-E-M1A-C3, NU2238 -E-XL-M1-C3. Gewicht: 36,48 kg bei NU2238-E-M1, 37,7 kg bei NU2238-E-M1A-C3.
Gleiche Ausführung in benachbarten Größen: NU2236 -E-M1 (Bohrung 180 mm) und NU2240-E-M1 (Bohrung 200 mm). Maßgleich zu NU2238-E-M1 sind z. B. INA SL182238 -TB-XL, KOYO NU2238FY, NSK NU2238, NTN NU2238; vor dem Austausch Abdichtung und Lagerluft prüfen.
| Symbol | Wert | Beschreibung |
|---|---|---|
| ≈m | 36.48 kg | Gewicht |
| Cr | 1,090,000 N | Dynamische Tragzahl, radial |
| C0r | 1,650,000 N | Statische Tragzahl, radial |
| Cur | 206,000 N | Ermüdungsgrenzbelastung, radial |
| nG | 3,000 1/min | Grenzdrehzahl |
| nϑr | 1,290 1/min | Referenzdrehzahl |
| dbmin | 234 mm | Mindestwellenschulter |
| s | 8 mm | Axialverschiebung |
| E | 308 mm | Laufbahndurchmesser Außenring |
| F | 228 mm | Laufbahndurchmesser Innenring |
| D1min | 296.4 mm | Mindestborddurchmesser Außenring |
| E | Ausführung | |
| 1 | Number of rows |
| Symbol | Wert | Beschreibung |
|---|---|---|
| d | 190 mm | Bohrungsdurchmesser |
| D | 340 mm | Außendurchmesser |
| B | 92 mm | Breite |
| r1, 2 min | 4 mm | Mindestfasenmaß |
| Symbol | Wert | Beschreibung |
|---|---|---|
| da min | 207 mm | Min. Schulterdurchmesser, Innenring |
| da max | 227 mm | Max. Schulterdurchmesser, Innenring |
| Da max | 323 mm | Max. Schulterdurchmesser, Gehäuse |
| ra max | 3 mm | Max. Hohlkehlenradius |
| Symbol | Wert | Beschreibung |
|---|---|---|
| Tmin | -30 °C | Betriebstemperatur min. |
| Tmax | 150 °C | Betriebstemperatur max. |
| Code | Beschreibung |
|---|---|
| M1 | Käfig |
| CN (Gruppe N) | Radialluftgruppe |
| PN | Toleranzklasse |
FAG NU2238-E-M1 Zylinderrollenlager ist durch die Linienberührung zwischen Rollen und Laufbahnen für hohe radiale Tragfähigkeit ausgelegt. Es eignet sich für steife, schwere Anwendungen wie Motoren, Getriebe, Walzwerke und Werkzeugmaschinen, wobei die Bauformen N, NU, NJ und NUP unterschiedliche axiale Führungsfunktionen bieten.
Zylinderrollen und ein Käfig sind zwischen den Laufbahnen von Innen- und Außenring angeordnet. Je nach Bordausführung ist das Lager zerlegbar und kann Axialkräfte in einer oder beiden Richtungen aufnehmen.
Wählen Sie die Bauform N, NU, NJ oder NUP nach Lastrichtung, axialer Führungsanforderung, Käfigwerkstoff, Lagerluft und Schmierbedingung.
Alle diese Formen bezeichnen dieses Teil. Bindestriche, Schrägstriche und Leerzeichen sind nur eine Schreibweise.
NU2238EM1NU2238 E M1Angebotsanfrage
Gleicher Lagertyp, gleiche Bohrung × Außendurchmesser × Breite, gleiche Grundbezeichnung sowie gleiche Dichtung/Deckscheibe, Bohrungsform (zylindrisch/kegelig), Lagerluft und Genauigkeitsklasse. Käfig und Schmierstoff können abweichen – bitte auf der jeweiligen Produktseite prüfen.
