FAG
Cylindrical Roller Bearing
Angebotsanfrage
Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

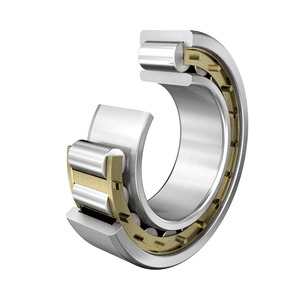

FAG NU240-E-M1A: Zylinderrollenlager, Bohrung 200 × Außendurchmesser 360 × Breite 58 mm, Nachsetzzeichen E, M1A.
In der Größe 200×360×58 mm führt Kovar 15 FAG-Varianten; ähnlich wie NU240-E-M1A sind NU240-E-M1A-C3, NU240-E-M1, NU240-E-M1-C3. Gewicht: 27,6 kg bei NU240-E-M1A, 26,42 kg bei NU240-E-M1.
Gleiche Ausführung in benachbarten Größen: NU236 -E-M1A (Bohrung 180 mm) und NU244-E-M1A (Bohrung 220 mm). Maßgleich zu NU240-E-M1A sind z. B. KOYO NU240, NSK NU240, NTN NU240, SKF NU240ECM; vor dem Austausch Abdichtung und Lagerluft prüfen.
| Symbol | Wert | Beschreibung |
|---|---|---|
| ≈m | 27.6 kg | Gewicht |
| Cr | 750,000 N | Dynamische Tragzahl, radial |
| C0r | 1,040,000 N | Statische Tragzahl, radial |
| Cur | 92,000 N | Ermüdungsgrenzbelastung, radial |
| nG | 2,900 1/min | Grenzdrehzahl |
| nϑr | 1,600 1/min | Referenzdrehzahl |
| dbmin | 247 mm | Mindestwellenschulter |
| s | 4.8 mm | Axialverschiebung |
| E | 323 mm | Laufbahndurchmesser Außenring |
| F | 243 mm | Laufbahndurchmesser Innenring |
| D1min | 311.5 mm | Mindestborddurchmesser Außenring |
| E | Ausführung | |
| 1 | Number of rows |
| Symbol | Wert | Beschreibung |
|---|---|---|
| d | 200 mm | Bohrungsdurchmesser |
| D | 360 mm | Außendurchmesser |
| B | 58 mm | Breite |
| r1, 2 min | 4 mm | Mindestfasenmaß |
| Symbol | Wert | Beschreibung |
|---|---|---|
| da min | 217 mm | Min. Schulterdurchmesser, Innenring |
| da max | 240 mm | Max. Schulterdurchmesser, Innenring |
| Da max | 343 mm | Max. Schulterdurchmesser, Gehäuse |
| ra max | 3 mm | Max. Hohlkehlenradius |
| Symbol | Wert | Beschreibung |
|---|---|---|
| Tmin | -30 °C | Betriebstemperatur min. |
| Tmax | 150 °C | Betriebstemperatur max. |
| Code | Beschreibung |
|---|---|
| M1A | Käfig |
| CN (Gruppe N) | Radialluftgruppe |
| PN | Toleranzklasse |
FAG NU240-E-M1A Zylinderrollenlager ist durch die Linienberührung zwischen Rollen und Laufbahnen für hohe radiale Tragfähigkeit ausgelegt. Es eignet sich für steife, schwere Anwendungen wie Motoren, Getriebe, Walzwerke und Werkzeugmaschinen, wobei die Bauformen N, NU, NJ und NUP unterschiedliche axiale Führungsfunktionen bieten.
Zylinderrollen und ein Käfig sind zwischen den Laufbahnen von Innen- und Außenring angeordnet. Je nach Bordausführung ist das Lager zerlegbar und kann Axialkräfte in einer oder beiden Richtungen aufnehmen.
Wählen Sie die Bauform N, NU, NJ oder NUP nach Lastrichtung, axialer Führungsanforderung, Käfigwerkstoff, Lagerluft und Schmierbedingung.
Alle diese Formen bezeichnen dieses Teil. Bindestriche, Schrägstriche und Leerzeichen sind nur eine Schreibweise.
NU240EM1ANU240 E M1AAngebotsanfrage
Gleicher Lagertyp, gleiche Bohrung × Außendurchmesser × Breite, gleiche Grundbezeichnung sowie gleiche Dichtung/Deckscheibe, Bohrungsform (zylindrisch/kegelig), Lagerluft und Genauigkeitsklasse. Käfig und Schmierstoff können abweichen – bitte auf der jeweiligen Produktseite prüfen.
