FAG

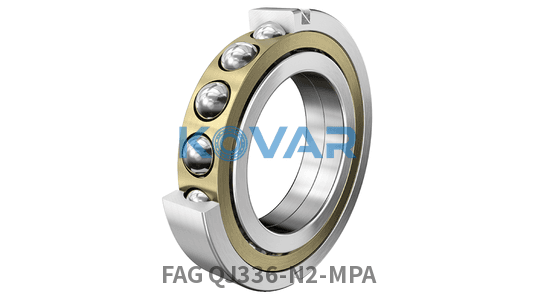

Four point contact bearing
Angebotsanfrage
Voraussichtliche Lieferung: 26. Juli 2026 (Auslandsbestand, ca. 4 Wochen)
Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.
FAG QJ336-N2-MPA Industrielager ist ein zentrales Maschinenelement, das die Wellenreibung verringert und Lasten abstützt, um Effizienz und Lebensdauer der Anlage zu verbessern. Es sollte nach Lastrichtung, Drehzahl und Einbauraum in Motoren, Pumpen, Getrieben, Förderern und anderen Maschinen ausgewählt werden.
Lager bestehen typischerweise aus Innenring, Außenring, Wälzkörpern, Käfig oder gleitenden Kontaktflächen, wobei je nach Bauart Dichtungen, Deckscheiben, Gehäuse oder Hülsen hinzukommen. Schmierungs- und Abdichtungsbedingungen haben großen Einfluss auf die Leistung.
Wählen Sie nach Wellendurchmesser, Lastrichtung, Drehzahl, Einbauraum, Dichtungs-/Schmierzustand und Kompatibilität mit der vorhandenen Teilenummer.
| Symbol | Wert | Beschreibung |
|---|---|---|
| ≈m | 43,8 kg | Gewicht |
| Cr | 690.000 N | Dynamische Tragzahl, radial |
| C0r | 1.130.000 N | Statische Tragzahl, radial |
| Cur | 38.500 N | Ermüdungsgrenzbelastung, radial |
| nG | 3.000 1/min | Grenzdrehzahl |
| nϑr | 1.420 1/min | Referenzdrehzahl |
| Symbol | Wert | Beschreibung |
|---|---|---|
| d | 180 mm | Bohrungsdurchmesser |
| D | 380 mm | Außendurchmesser |
| B | 75 mm | Breite |
| r1, 2 min | 4 mm | Mindestfasenmaß |
| D1 | 312,4 mm | Shoulder diameter, outer ring |
| d1 | 250,4 mm | Shoulder diameter, inner ring |
| Symbol | Wert | Beschreibung |
|---|---|---|
| da min | 197 mm | Min. shoulder diameter for mounting, inner ring |
| Da max | 363 mm | Max. shoulder diameter for mounting, housing |
| ra max | 3 mm | Max. fillet radius |
| Symbol | Wert | Beschreibung |
|---|---|---|
| Tmin | -30 °C | Betriebstemperatur min. |
| Tmax | 200 °C | Betriebstemperatur max. |
| Code | Beschreibung |
|---|---|
| PN | Tolerance class |
| MPA | Cage |
