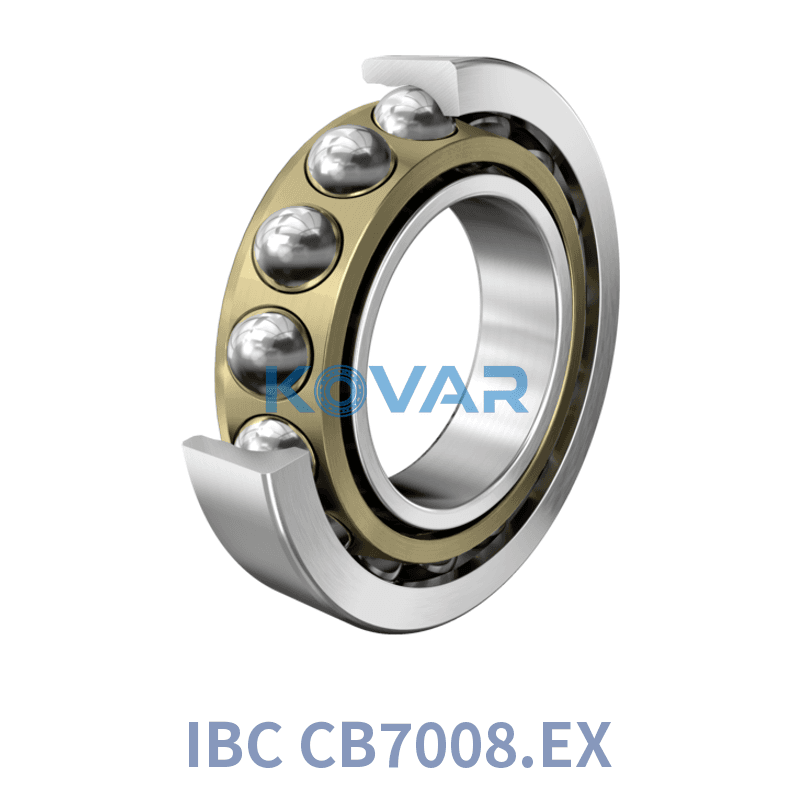

IBC CB7008.EX IBC CB7008.EX Angular Contact Ball Bearing

IBC

IBC CB7008.EX Angular Contact Ball Bearing Schrägkugellager 40 × 68 × 15 mm

Angular Contact Ball Bearing

Angebotsanfrage

Auf Lager

Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

Category: Schrägkugellager
Bore: 40 mm
Outer Ø: 68 mm
Width: 15 mm

Übersicht

IBC CB7008.EX Schrägkugellager nimmt über einen definierten Druckwinkel kombinierte Radialkräfte und Axialkräfte in einer Richtung auf. Es ist eine hochtourige, hochpräzise Wahl für Pumpen, Kompressoren, Werkzeugmaschinen und spindelnahe Positionen, bei denen axiale Steifigkeit und Laufgenauigkeit wichtig sind.

Schrägkugellager besitzen einen Druckwinkel und nehmen Radialkräfte kombiniert mit Axialkräften in einer Richtung auf. Hochgenauigkeitslager werden für Werkzeugmaschinenspindeln und andere schnelllaufende, steife Anwendungen eingesetzt, üblicherweise in Sätzen (DB/DF/DT).

Hauptmerkmale

Kombinierte Radial- und Axialbelastung
Hohe Steifigkeit und Drehzahleignung
Präzisionsklassen (z. B. P4/P2) verfügbar

Typische Anwendungen

Werkzeugmaschinenspindeln und Stützwellen
Pumpen und Kompressoren
Hochdrehzahlmotoren
Präzisionsgetriebe und Roboterantriebe

Auswahlhilfe

Wählen Sie nach Druckwinkel, Anordnung, Vorspannung, Genauigkeitsklasse, axialer Lastrichtung und Betriebsdrehzahl.

Symbol	Wert	Beschreibung
Cr	14700 N	Dynamische Tragzahl, radial
C_0r	8400 N	Statische Tragzahl, radial
C_u	311 N	Ermüdungsgrenzbelastung
n_G	27600 1/min	Grenzdrehzahl (Fett)
n_O	44500 1/min	Grenzdrehzahl (Öl-Luft)
≈m	0.173 kg	Gewicht
α	25 °	Druckwinkel

Symbol	Wert	Beschreibung
d	40 mm	Bohrungsdurchmesser
D	68 mm	Außendurchmesser
B	15 mm	Breite
d_pi	51.2 mm	Einspritzdurchmesser (Öl-Luft)
a	20 mm	Wirksamer Lastmittelpunkt
d₁	49.7 mm	Schulterdurchmesser, Innenring
D₁	58.5 mm	Schulterdurchmesser, Außenring
r_{1,2 min}	1 mm	Mindestfasenmaß
r_{3,4 min}	0.3 mm	Minimales Fasenmaß, Seitenfläche

Symbol	Wert	Beschreibung
d_{a min}	46 mm	Min. Schulterdurchmesser, Innenring
D_{a max}	61.8 mm	Max. Schulterdurchmesser, Gehäuse
D_{b max}	62.8 mm	Max. Schulterdurchmesser, Dichtungsseite
r_{a max}	1 mm	Max. Hohlkehlenradius
r_{b max}	0.3 mm	Max. Hohlkehlenradius, Seitenfläche

Symbol	Wert	Beschreibung
F_{v X}	20 N	Vorspannkraft — Klasse X (extraleicht)
S_{a X}	60 N/μm	Axialsteifigkeit — Klasse X (extraleicht)
S_{r X}	120 N/μm	Radialsteifigkeit — Klasse X (extraleicht)
F_{AK X}	60 N	Abhebekraft — Klasse X (extraleicht)
F_{v L}	40 N	Vorspannkraft — Klasse L (leicht)
S_{a L}	80 N/μm	Axialsteifigkeit — Klasse L (leicht)
S_{r L}	160 N/μm	Radialsteifigkeit — Klasse L (leicht)
F_{AK L}	120 N	Abhebekraft — Klasse L (leicht)
F_{v M}	90 N	Vorspannkraft — Klasse M (mittel)
S_{a M}	110 N/μm	Axialsteifigkeit — Klasse M (mittel)
S_{r M}	220 N/μm	Radialsteifigkeit — Klasse M (mittel)
F_{AK M}	260 N	Abhebekraft — Klasse M (mittel)
F_{v H}	180 N	Vorspannkraft — Klasse H (hoch)
S_{a H}	150 N/μm	Axialsteifigkeit — Klasse H (hoch)
S_{r H}	300 N/μm	Radialsteifigkeit — Klasse H (hoch)
F_{AK H}	520 N	Abhebekraft — Klasse H (hoch)

Code	Beschreibung
Si3N4 ceramic (hybrid)	Wälzkörperwerkstoff
yes	Abdichtung verfügbar (2RSZ)
MBA 40	Empfohlene Präzisions-Nutmutter
Single row high precision angular contact ball bearing	Produkttyp

Datenblatt-PDF herunterladen
