INA
Unknown
Drawn Cup Needle Roller Bearing (Open End)
Angebotsanfrage
Voraussichtliche Lieferung: 26. Juli 2026 (Auslandsbestand, ca. 4 Wochen)
Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

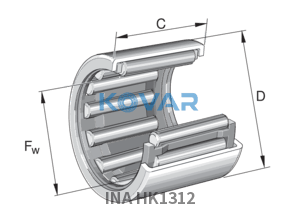

INA HK1312 Hülsen-Nadellager mit offenen Enden ist ein kompaktes Radiallager mit dünnwandigem, gezogenem Außenring und Nadelrollen. Es wird in die Gehäusebohrung eingepresst und bietet eine wirtschaftliche Hochlast-Lösung für Zahnräder, Hebel und kleine Antriebseinheiten mit begrenztem radialem Bauraum.
Der dünne Außenring wird durch Umformen hergestellt und hat offene Enden für Durchgangswellen-Anordnungen. Er läuft häufig ohne Innenring direkt auf der Welle, sodass Wellenoberflächengüte und Schmierung kontrolliert werden müssen.
Prüfen Sie Gehäusebohrungstoleranz, Wellenhärte und -oberfläche, Schmierverfahren, Dichtungsbedarf und Durchgangswellen-Anordnung.
| Symbol | Wert | Beschreibung |
|---|---|---|
| ≈m | 0.00944 kg | Gewicht |
| Cr | 6.800 N | Dynamische Tragzahl, radial |
| C0r | 7.900 N | Statische Tragzahl, radial |
| Cur | 960 N | Ermüdungsgrenzbelastung, radial |
| nG | 18.700 1/min | Grenzdrehzahl |
| nϑr | 14.400 1/min | Referenzdrehzahl |
| Symbol | Wert | Beschreibung |
|---|---|---|
| d | 13 mm | Bohrungsdurchmesser |
| D | 19 mm | Außendurchmesser |
| B | 12 mm | Breite |
| r1, 2 min | 0,8 mm | Mindestfasenmaß |
| H | Without | Lubrication hole diameter |
| Symbol | Wert | Beschreibung |
|---|---|---|
| Tmin | -30 °C | Betriebstemperatur min. |
| Tmax | 140 °C | Betriebstemperatur max. |
| Code | Beschreibung |
|---|---|
| G13X19X3 | Sealing type |
| Without | Lubricant |
