| Symbol | Wert | Beschreibung |
|---|---|---|
| ≈m | 0,487 kg | Gewicht |
| Cr | 29.000 N | Dynamische Tragzahl, radial |
| C0r | 41.500 N | Statische Tragzahl, radial |
| Cur | 5.400 N | Ermüdungsgrenzbelastung, radial |
+82 70-7954-6116
info@kovar.kr
Technischer Support: Mo–Fr 9:00–18:00 Uhr (KST)
INA

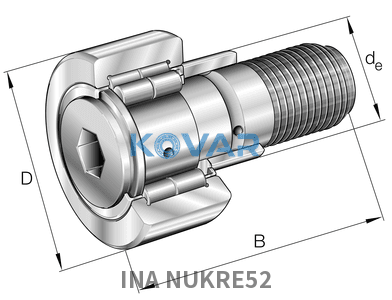

INA NUKRE52 Stud type track rollers Kurvenrolle 24 × 52 × 66 mm
Stud Type Track Roller
Angebotsanfrage
Voraussichtliche Lieferung: 26. Juli 2026 (Auslandsbestand, ca. 4 Wochen)
Auf LagerVoraussichtliche Lieferung: 26. Juli 2026 (Auslandsbestand, ca. 4 Wochen)
Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.
- Category
- Kurvenrolle
- Bore
- 24 mm mm
- Outer Ø
- 52 mm mm
- Width
- 66 mm mm
Übersicht
INA NUKRE52 Kurvenrolle (mit Zapfen) ist eine Kurvenrolle mit integriertem Zapfen und Lageraußenring. Sie wird ohne separate Welle montiert, spart so Bauraum und nimmt zugleich wiederholte Lasten in Kurvenscheiben, Führungsschienen und automatisierten Handhabungsanlagen auf.
Nadeln oder Zylinderrollen laufen innerhalb eines dicken Außenrings, während ein Gewindezapfen als Welle dient. Optionen wie exzentrische Zapfen, Dichtungen und Schmierbohrungen verbessern Einstellung und Wartung.
Hauptmerkmale
- Integrierter Zapfen für einfache Montage
- Dicker Außenring für Kurven- und Laufbahnkontakt
- Nimmt wiederholte Stoßlasten auf
- Exzentrische Ausführungen ermöglichen Positionseinstellung
Typische Anwendungen
- Kurvenfolger-Mechanismen
- Automatisierte Transferschienen
- Verpackungs- und Druckmaschinen
- Aufzüge, Türen und Führungssysteme
Auswahlhilfe
Prüfen Sie Zapfendurchmesser und Gewinde, Außenringprofil, Bedarf an exzentrischer Einstellung, Last, Drehzahl und Schmierung.
| Symbol | Wert | Beschreibung |
|---|---|---|
| d | 24 mm | Bohrungsdurchmesser |
| D | 52 mm | Außendurchmesser |
| B | 66 mm | Breite |
| r1, 2 min | 1 mm | Mindestfasenmaß |
| Code | Beschreibung |
|---|---|
| 2LB | Sealing type |
| Standard bearing steel | Material |
| None, full complement bearing | Cage |
