INA
Cylindrical Roller Bearing
Angebotsanfrage
Voraussichtliche Lieferung: 26. Juli 2026 (Auslandsbestand, ca. 4 Wochen)
Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

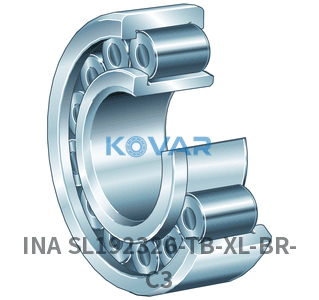

INA SL192326-TB-XL-BR-C3 Zylinderrollenlager ist durch die Linienberührung zwischen Rollen und Laufbahnen für hohe radiale Tragfähigkeit ausgelegt. Es eignet sich für steife, schwere Anwendungen wie Motoren, Getriebe, Walzwerke und Werkzeugmaschinen, wobei die Bauformen N, NU, NJ und NUP unterschiedliche axiale Führungsfunktionen bieten.
Zylinderrollen und ein Käfig sind zwischen den Laufbahnen von Innen- und Außenring angeordnet. Je nach Bordausführung ist das Lager zerlegbar und kann Axialkräfte in einer oder beiden Richtungen aufnehmen.
Wählen Sie die Bauform N, NU, NJ oder NUP nach Lastrichtung, axialer Führungsanforderung, Käfigwerkstoff, Lagerluft und Schmierbedingung.
| Symbol | Wert | Beschreibung |
|---|---|---|
| ≈m | 27,8 kg | Gewicht |
| Cr | 1.260.000 N | Dynamische Tragzahl, radial |
| C0r | 1.380.000 N | Statische Tragzahl, radial |
| Cur | 225.000 N | Ermüdungsgrenzbelastung, radial |
| nG | 1.810 1/min | Grenzdrehzahl |
| nϑr | 1.040 1/min | Referenzdrehzahl |
| Symbol | Wert | Beschreibung |
|---|---|---|
| d | 130 mm | Bohrungsdurchmesser |
| D | 280 mm | Außendurchmesser |
| B | 93 mm | Breite |
| D1 | 227,9 mm | Shoulder diameter, outer ring |
| d1 | 176 mm | Shoulder diameter, inner ring |
| r1, 2 min | 4 mm | Mindestfasenmaß |
| Symbol | Wert | Beschreibung |
|---|---|---|
| Da max | 227,5 mm | Max. shoulder diameter for mounting, housing |
| da min | 157,5 mm | Min. shoulder diameter for mounting, inner ring |
| ra max | 4 mm | Max. fillet radius |
| Symbol | Wert | Beschreibung |
|---|---|---|
| Tmin | -30 °C | Betriebstemperatur min. |
| Tmax | 120 °C | Betriebstemperatur max. |
| Code | Beschreibung |
|---|---|
| None, full complement bearing | Cage |
| Tolerance class P0/PN2 / ABEC 1 | Tolerance class |
