NTN
Self-Aligning Ball Bearing
Angebotsanfrage
Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

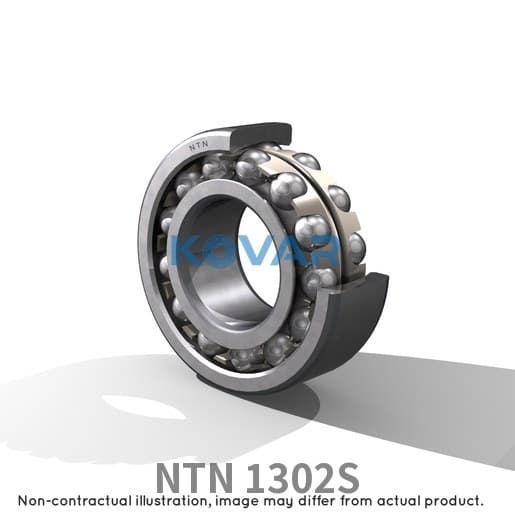

NTN 1302S: Pendelkugellager, Bohrung 15 × Außendurchmesser 42 × Breite 13 mm.
In der Größe 15×42×13 mm führt Kovar 2 NTN-Varianten; ähnlich wie 1302S sind 1302 (Grundausführung).
Maßgleich zu 1302S sind z. B. FAG 1302, KOYO 1302, NSK 1302, SKF 1302ETN9; vor dem Austausch Abdichtung und Lagerluft prüfen.
| Symbol | Wert | Beschreibung |
|---|---|---|
| ≈m | 0.101 kg | Gewicht |
| Cr | 9700 N | Dynamische Tragzahl, radial |
| C0r | 2290 N | Statische Tragzahl, radial |
| Cu | 81 N | Ermüdungsgrenzbelastung, radial (Cu) |
| e | 0.33 | Berechnungsfaktor |
| Nlim | 20000 rpm | Grenzdrehzahl bei Ölschmierung |
| Nlim | 16000 rpm | Grenzdrehzahl bei Fettschmierung |
| Tmin | -20 °C | Min. Operating Temp |
| Tmax | 120 °C | Max. Operating Temp |
| Symbol | Wert | Beschreibung |
|---|---|---|
| d | 15 mm | Bohrungsdurchmesser |
| D | 42 mm | Außendurchmesser |
| B | 13 mm | Breite |
| r | 1 mm | Mindestfasenmaß (r) |
| Code | Beschreibung |
|---|---|
| CN | Radialluftgruppe |
| Standard-Wälzlagerstahl | Werkstoff |
| Blechkäfig | Käfig |
| Toleranzklasse P0/PN2 / ABEC 1 | Toleranzklasse |
NTN 1302S Pendelkugellager nutzt zwei Kugelreihen und eine sphärische Außenringlaufbahn, um Wellenfluchtungsfehler auszugleichen. Es ermöglicht reibungsarmen Lauf in Lüftern, Förderern, Textilmaschinen und Langwellenanordnungen mit Montage- oder Gehäuseabweichungen.
Pendelkugellager besitzen eine sphärische Außenringlaufbahn, die Fluchtungsfehler zwischen Welle und Gehäuse selbsttätig ausgleicht. Sie eignen sich für Anwendungen mit Wellendurchbiegung oder Montagefehlern.
Prüfen Sie den erwarteten Fluchtungsfehler, die Last, den Abdichtungsbedarf, die Lagerluft und den verfügbaren Einbauraum.
Angebotsanfrage
Gleicher Lagertyp, gleiche Grundbezeichnung und gleiche Bohrung × Außendurchmesser × Breite, aber Dichtung, Lagerluft, Bohrungsform oder Genauigkeit können abweichen. Bitte vor der Bestellung das Nachsetzzeichen prüfen.
