NTN
Self-Aligning Ball Bearing
Angebotsanfrage
Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

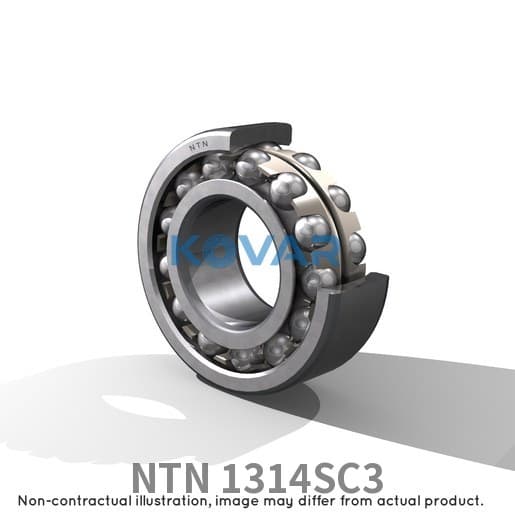

NTN 1314SC3: Pendelkugellager, Bohrung 70 × Außendurchmesser 150 × Breite 35 mm.
In der Größe 70×150×35 mm führt Kovar 4 NTN-Varianten; ähnlich wie 1314SC3 sind 1314 (Grundausführung), 1314K, 1314S.
Maßgleich zu 1314SC3 sind z. B. FAG 1314-M, KOYO 1314, NSK 1314, SKF 1314; vor dem Austausch Abdichtung und Lagerluft prüfen.
| Symbol | Wert | Beschreibung |
|---|---|---|
| ≈m | 3.03 kg | Gewicht |
| Cr | 75000 N | Dynamische Tragzahl, radial |
| C0r | 27700 N | Statische Tragzahl, radial |
| Cu | 690 N | Ermüdungsgrenzbelastung, radial (Cu) |
| e | 0.22 | Berechnungsfaktor |
| Nlim | 5000 rpm | Grenzdrehzahl bei Ölschmierung |
| Nlim | 4000 rpm | Grenzdrehzahl bei Fettschmierung |
| Tmin | -20 °C | Min. Operating Temp |
| Tmax | 120 °C | Max. Operating Temp |
| Symbol | Wert | Beschreibung |
|---|---|---|
| d | 70 mm | Bohrungsdurchmesser |
| D | 150 mm | Außendurchmesser |
| B | 35 mm | Breite |
| r | 2.1 mm | Mindestfasenmaß (r) |
| Code | Beschreibung |
|---|---|
| C3 | Radialluftgruppe |
| Standard-Wälzlagerstahl | Werkstoff |
| Blechkäfig | Käfig |
| Toleranzklasse P0/PN2 / ABEC 1 | Toleranzklasse |
NTN 1314SC3 Pendelkugellager nutzt zwei Kugelreihen und eine sphärische Außenringlaufbahn, um Wellenfluchtungsfehler auszugleichen. Es ermöglicht reibungsarmen Lauf in Lüftern, Förderern, Textilmaschinen und Langwellenanordnungen mit Montage- oder Gehäuseabweichungen.
Pendelkugellager besitzen eine sphärische Außenringlaufbahn, die Fluchtungsfehler zwischen Welle und Gehäuse selbsttätig ausgleicht. Sie eignen sich für Anwendungen mit Wellendurchbiegung oder Montagefehlern.
Prüfen Sie den erwarteten Fluchtungsfehler, die Last, den Abdichtungsbedarf, die Lagerluft und den verfügbaren Einbauraum.
Angebotsanfrage
Gleicher Lagertyp, gleiche Grundbezeichnung und gleiche Bohrung × Außendurchmesser × Breite, aber Dichtung, Lagerluft, Bohrungsform oder Genauigkeit können abweichen. Bitte vor der Bestellung das Nachsetzzeichen prüfen.
