  1. Startseite
  2. /Wälzlager
  3. /NTN 29322 Axial Axial Spherical Roller Bearing
NTN
NTN 29322 NTN 29322 Axial Axial Spherical Roller Bearing
  • NTN 29322 NTN 29322 Axial Axial Spherical Roller Bearing

NTN

NTN 29322 Axial Axial Spherical Roller Bearing Axial-Pendelrollenlager 110 × 190 × 30.3 mm

Axial Spherical Roller Bearing

Angebotsanfrage

Voraussichtliche Lieferung: 26. Nov. 2026 (Lagerbestand Korea)

Auf LagerVoraussichtliche Lieferung: 26. Nov. 2026 (Lagerbestand Korea)

Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

SCS19MXCW3
Category
Axial-Pendelrollenlager
Bore
110 mm
Outer Ø
190 mm
Width
30.3 mm

Übersicht

NTN 29322: Axial-Pendelrollenlager, Bohrung 110 × Außendurchmesser 190 × Breite 30,3 mm, Grundausführung ohne Nachsetzzeichen.

Gleiche Ausführung in benachbarten Größen: 29320 (Bohrung 100 mm) und 29324 (Bohrung 120 mm).

Hauptabmessungen & Leistung

SymbolWertBeschreibung
≈m5.4 kgGewicht
nG1900 rpmGrenzdrehzahl
nϑr1800 rpmReferenzdrehzahl
α51.117 °Druckwinkel (α)

Abmessungen

SymbolWertBeschreibung
d110 mmBohrungsdurchmesser
B30.3 mmBreite
D1140.5 mmSchulterdurchmesser, Außenring
r2 mmMindestfasenmaß (r)
D190 mmAußendurchmesser (D)

Temperaturbereich

SymbolWertBeschreibung
Tmin-40 °CBetriebstemperatur min.
Tmax200 °CBetriebstemperatur max.

Produktbeschreibung

NTN 29322 Axial-Pendelrollenlager ist ein Schwerlast-Axiallager für sehr hohe Axialkräfte, das zugleich eine bestimmte Radialkraft aufnimmt. Seine sphärische Laufbahn gleicht Fluchtungsfehler aus und eignet sich für Extruder, Krane, vertikale Pumpen und axiale Lagerstellen in der Schwerindustrie.

Asymmetrische Tonnenrollen und eine sphärische Gehäusescheibenlaufbahn übertragen die Axiallast über eine große Kontaktfläche. Die selbstausrichtende Bauweise ist vorteilhaft bei großen Anlagen mit Wellendurchbiegung oder Montageungenauigkeiten.

Hauptmerkmale

  • ·Sehr hohe Axialtragfähigkeit
  • ·Selbstausrichtende Eigenschaft
  • ·Nimmt Axiallast mit gewisser Radiallast auf
  • ·Geeignet für große Schwerlastanlagen

Typische Anwendungen

  • ·Extruder und Spritzgussanlagen
  • ·Vertikale Pumpen
  • ·Krane und Hebezeuge
  • ·Stahl- und Papiermaschinen

Auswahlhilfe

Prüfen Sie Axiallast, Drehzahl, Schmierstoffmenge, Kühlung, Ausrichtung der Montagefläche und Mindestlastanforderungen.

Offizieller Katalog

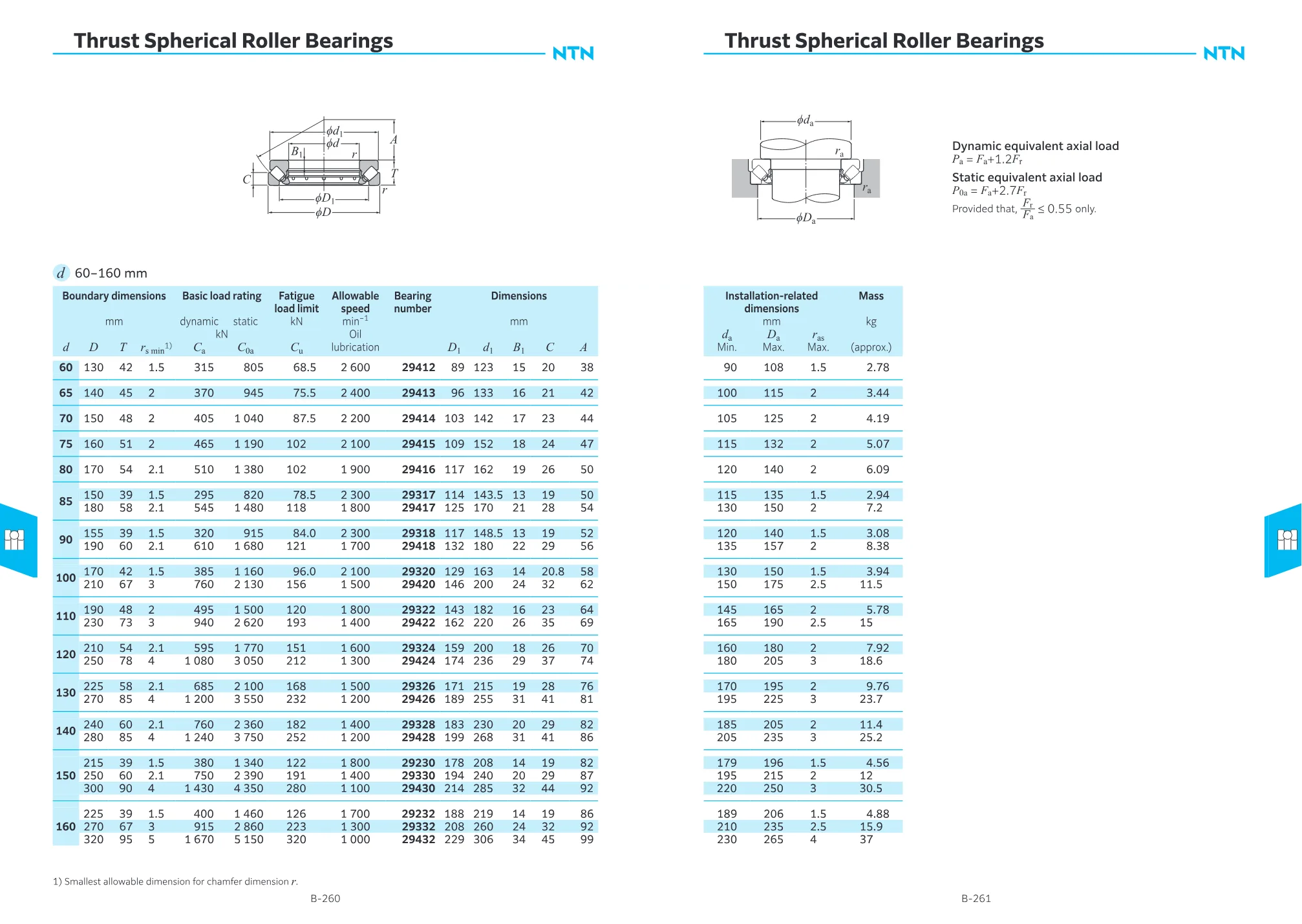

Auszug aus dem offiziellen Herstellerkatalog — NTN CAT.2203E — Ball and Roller Bearings

NTN CAT.2203E — Ball and Roller Bearings
📖Original-Katalog-PDF ansehen

Datenblatt

📄Datenblatt-PDF herunterladen
