  1. Startseite
  2. /Wälzlager
  3. /NTN 29338 Axial Axial Spherical Roller Bearing
NTN
NTN 29338 NTN 29338 Axial Axial Spherical Roller Bearing
  • NTN 29338 NTN 29338 Axial Axial Spherical Roller Bearing

NTN

NTN 29338 Axial Axial Spherical Roller Bearing Axial-Pendelrollenlager 190 × 320 × 49 mm

Axial Spherical Roller Bearing

Angebotsanfrage

Voraussichtliche Lieferung: 27. Nov. 2026 (Lagerbestand Korea)

Auf LagerVoraussichtliche Lieferung: 27. Nov. 2026 (Lagerbestand Korea)

Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

SC4QKFVY4J
Category
Axial-Pendelrollenlager
Bore
190 mm
Outer Ø
320 mm
Width
49 mm

Übersicht

NTN 29338: Axial-Pendelrollenlager, Bohrung 190 × Außendurchmesser 320 × Breite 49 mm, Grundausführung ohne Nachsetzzeichen.

Gleiche Ausführung in benachbarten Größen: 29336 (Bohrung 180 mm) und 29340 (Bohrung 200 mm).

Hauptabmessungen & Leistung

SymbolWertBeschreibung
≈m23.3 kgGewicht
nG1100 rpmGrenzdrehzahl
nϑr1100 rpmReferenzdrehzahl
α51.387 °Druckwinkel (α)

Abmessungen

SymbolWertBeschreibung
d190 mmBohrungsdurchmesser
B49 mmBreite
D1239.5 mmSchulterdurchmesser, Außenring
r4 mmMindestfasenmaß (r)
D320 mmAußendurchmesser (D)

Temperaturbereich

SymbolWertBeschreibung
Tmin-40 °CBetriebstemperatur min.
Tmax200 °CBetriebstemperatur max.

Produktbeschreibung

NTN 29338 Axial-Pendelrollenlager ist ein Schwerlast-Axiallager für sehr hohe Axialkräfte, das zugleich eine bestimmte Radialkraft aufnimmt. Seine sphärische Laufbahn gleicht Fluchtungsfehler aus und eignet sich für Extruder, Krane, vertikale Pumpen und axiale Lagerstellen in der Schwerindustrie.

Asymmetrische Tonnenrollen und eine sphärische Gehäusescheibenlaufbahn übertragen die Axiallast über eine große Kontaktfläche. Die selbstausrichtende Bauweise ist vorteilhaft bei großen Anlagen mit Wellendurchbiegung oder Montageungenauigkeiten.

Hauptmerkmale

  • ·Sehr hohe Axialtragfähigkeit
  • ·Selbstausrichtende Eigenschaft
  • ·Nimmt Axiallast mit gewisser Radiallast auf
  • ·Geeignet für große Schwerlastanlagen

Typische Anwendungen

  • ·Extruder und Spritzgussanlagen
  • ·Vertikale Pumpen
  • ·Krane und Hebezeuge
  • ·Stahl- und Papiermaschinen

Auswahlhilfe

Prüfen Sie Axiallast, Drehzahl, Schmierstoffmenge, Kühlung, Ausrichtung der Montagefläche und Mindestlastanforderungen.

Offizieller Katalog

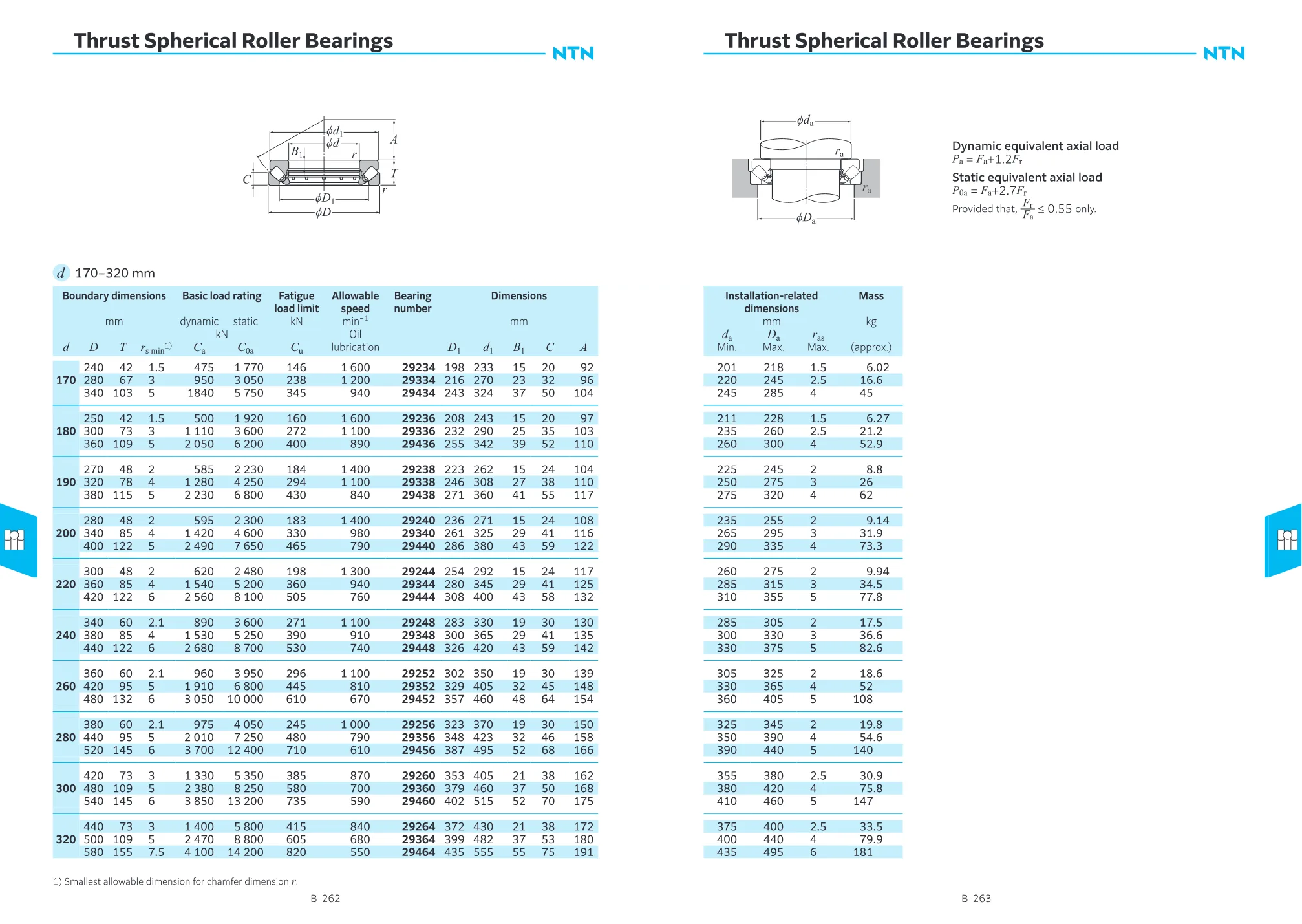

Auszug aus dem offiziellen Herstellerkatalog — NTN CAT.2203E — Ball and Roller Bearings

NTN CAT.2203E — Ball and Roller Bearings
📖Original-Katalog-PDF ansehen

Datenblatt

📄Datenblatt-PDF herunterladen

Angebotsanfrage

Voraussichtliche Lieferung: 27. Nov. 2026 (Lagerbestand Korea)
