NTN 7308BDF Angular Contact Ball Bearing Schrägkugellager 40 × 90 × 23 mm

Angular Contact Ball Bearing

Angebotsanfrage

Voraussichtliche Lieferung: 16. Juli 2026 (Lagerbestand Korea)

Auf LagerVoraussichtliche Lieferung: 16. Juli 2026 (Lagerbestand Korea)

Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

Category: Schrägkugellager
Bore: 40 mm
Outer Ø: 90 mm
Width: 23 mm

Übersicht

NTN 7308BDF Schrägkugellager nimmt über einen definierten Druckwinkel kombinierte Radialkräfte und Axialkräfte in einer Richtung auf. Es ist eine hochtourige, hochpräzise Wahl für Pumpen, Kompressoren, Werkzeugmaschinen und spindelnahe Positionen, bei denen axiale Steifigkeit und Laufgenauigkeit wichtig sind.

Schrägkugellager besitzen einen Druckwinkel und nehmen Radialkräfte kombiniert mit Axialkräften in einer Richtung auf. Hochgenauigkeitslager werden für Werkzeugmaschinenspindeln und andere schnelllaufende, steife Anwendungen eingesetzt, üblicherweise in Sätzen (DB/DF/DT).

Hauptmerkmale

Kombinierte Radial- und Axialbelastung
Hohe Steifigkeit und Drehzahleignung
Präzisionsklassen (z. B. P4/P2) verfügbar

Typische Anwendungen

Werkzeugmaschinenspindeln und Stützwellen
Pumpen und Kompressoren
Hochdrehzahlmotoren
Präzisionsgetriebe und Roboterantriebe

Auswahlhilfe

Wählen Sie nach Druckwinkel, Anordnung, Vorspannung, Genauigkeitsklasse, axialer Lastrichtung und Betriebsdrehzahl.

Symbol	Wert	Beschreibung
≈m	0.625 kg	Gewicht
Cr	54000 N	Dynamische Tragzahl, radial
C_0r	33000 N	Statische Tragzahl, radial
n_G	12000 rpm	Grenzdrehzahl

Symbol	Wert	Beschreibung
d	40 mm	Bohrungsdurchmesser
D	90 mm	Außendurchmesser
B	23 mm	Breite

Symbol	Wert	Beschreibung
T_min	-40 °C	Betriebstemperatur min.
T_max	120 °C	Betriebstemperatur max.

Code	Beschreibung
CN	Radial clearance group

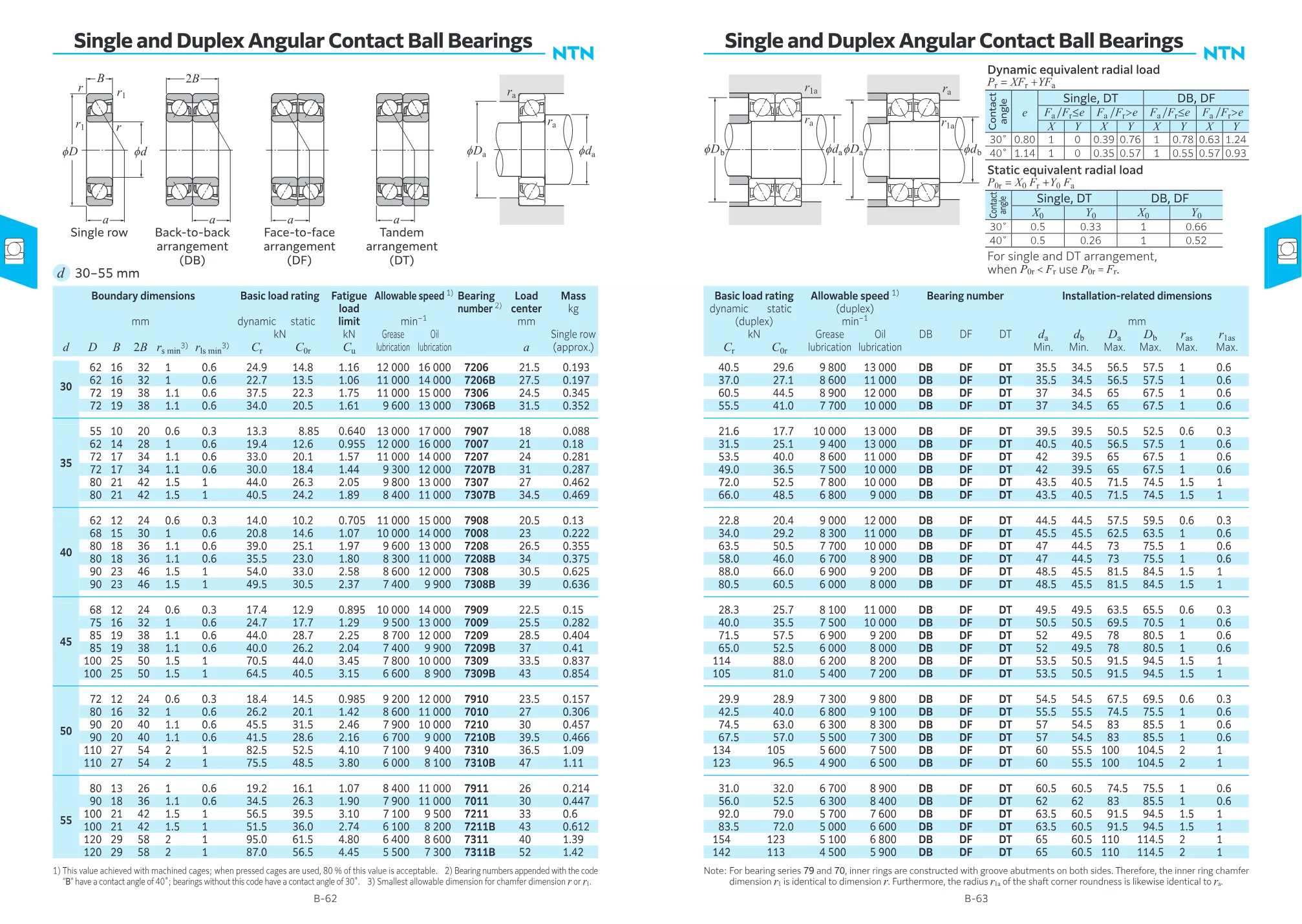

Auszug aus dem offiziellen Herstellerkatalog — NTN CAT.2203E — Ball and Roller Bearings
