NTN HK4516 Needle Roller Bearing Nadelhülse (offen) 45 × 52 × 16 mm

Drawn Cup Bearings

Drawn Cup Needle Roller Bearing (Open End)

Angebotsanfrage

Auf Lager

Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

Category: Nadelhülse (offen)
Bore: 45 mm
Outer Ø: 52 mm
Width: 16 mm

Übersicht

NTN HK4516 Hülsen-Nadellager mit offenen Enden ist ein kompaktes Radiallager mit dünnwandigem, gezogenem Außenring und Nadelrollen. Es wird in die Gehäusebohrung eingepresst und bietet eine wirtschaftliche Hochlast-Lösung für Zahnräder, Hebel und kleine Antriebseinheiten mit begrenztem radialem Bauraum.

Der dünne Außenring wird durch Umformen hergestellt und hat offene Enden für Durchgangswellen-Anordnungen. Er läuft häufig ohne Innenring direkt auf der Welle, sodass Wellenoberflächengüte und Schmierung kontrolliert werden müssen.

Hauptmerkmale

Sehr geringer radialer Querschnitt
Presssitz-Montage mit minimalen axialen Sicherungsteilen
Hohe radiale Tragfähigkeit
Wirtschaftliche, kompakte Bauweise

Typische Anwendungen

Kleine Getriebe
Hebel, Scharniere und Schwenklager
Kfz-Nebenaggregate
Elektrowerkzeuge und Kleinmotoren

Auswahlhilfe

Prüfen Sie Gehäusebohrungstoleranz, Wellenhärte und -oberfläche, Schmierverfahren, Dichtungsbedarf und Durchgangswellen-Anordnung.

Symbol	Wert	Beschreibung
≈m	0.045 kg	Gewicht

Symbol	Wert	Beschreibung
d	45 mm	Bohrungsdurchmesser
D	52 mm	Außendurchmesser
B	16 mm	Breite
H	Without lubrication groove	Schmierbohrungsdurchmesser

Symbol	Wert	Beschreibung
T_min	-20 °C	Betriebstemperatur min.
T_max	120 °C	Betriebstemperatur max.

Code	Beschreibung
Sheet steel cage	Cage

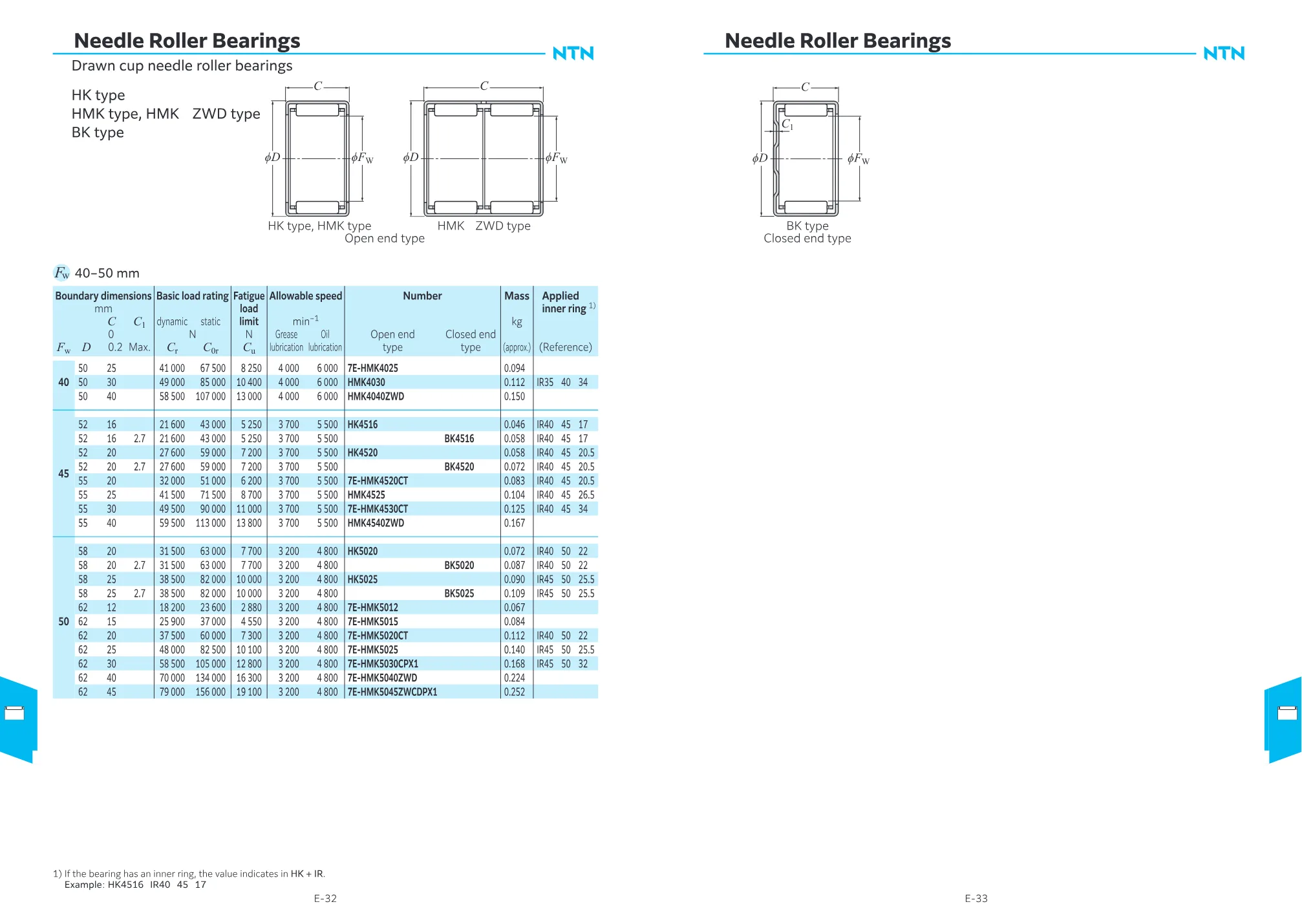

Auszug aus dem offiziellen Herstellerkatalog — NTN CAT.2203E — Needle Roller Bearings

Original-Katalog-PDF ansehen

Datenblatt-PDF herunterladen
