SKF
Einreihiges Kegelrollenlager
Tapered Roller Bearing
Angebotsanfrage
Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

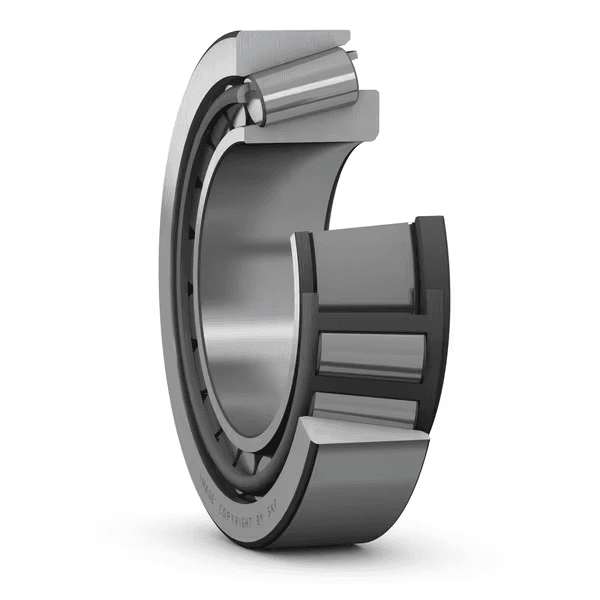

SKF 31309: Kegelrollenlager, Bohrung 45 × Außendurchmesser 100 × Breite 27,25 mm, Grundausführung ohne Nachsetzzeichen.
In der Größe 45×100×27,25 mm führt Kovar 4 SKF-Varianten; ähnlich wie 31309 sind 30309, 31309/CL7C, 31309/CL7C 31309CL7C. Grenzdrehzahl: 6.700 min⁻¹ bei 31309, 7.000 min⁻¹ bei 30309.
Gleiche Ausführung in benachbarten Größen: 31308 (Bohrung 40 mm) und 31310 (Bohrung 50 mm). Maßgleich zu 31309 sind z. B. NSK 31309J, TIMKEN 31309; vor dem Austausch Abdichtung und Lagerluft prüfen.
| Symbol | Wert | Beschreibung |
|---|---|---|
| C | 113 kN | Dynamische Tragzahl |
| C0 | 102 kN | Statische Tragzahl |
| nϑr | 5 000 r/min | Referenzdrehzahl |
| nG | 6 700 r/min | Grenzdrehzahl |
| SKF Explorer | SKF Leistungsklasse | |
| ≈m | 0.915 kg | Gewicht |
| Symbol | Wert | Beschreibung |
|---|---|---|
| d | 45 mm | Bohrungsdurchmesser |
| D | 100 mm | Außendurchmesser |
| T | 27.25 mm | Gesamtbreite |
| B | 25 mm | Innenringbreite |
| C | 18 mm | Außenringbreite |
| α | 28.8 ° | Druckwinkel |
| Symbol | Wert | Beschreibung |
|---|---|---|
| da | max. 57 mm | da |
| db | min. 55 mm | db |
| Da | max. 92 mm | Da |
| Db | min. 95 mm | Db |
| Ca | min. 4 mm | Ca |
| Cb | min. 9 mm | Cb |
| ra | max. 2 mm | ra |
| rb | max. 1.5 mm | rb |
| Code | Beschreibung |
|---|---|
| Lagerbauteil | Komplettes Lager |
| Anzahl der Reihen | 1 |
| Positioniermerkmal, Lageraußenring | Keine |
| Bohrungsform | Zylindrisch |
| Käfig | Blech |
| Druckwinkelanordnung (zweireihiges Lager) | Nicht zutreffend |
| Angepasste Anordnung | Nein |
| Beschichtung | Keine |
| Abdichtung | Keine |
| Schmierstoff | Keine |
| Nachschmierfunktion | Keine |
| 유닛 시스템 | Metrisch |
| Nettogewicht | 0.915 kg |
| eClass-Code | 23-05-09-10 |
| UNSPSC-Code | 31171516 |
Einreihiges Kegelrollenlager
Einreihige Kegelrollenlager sind für die Aufnahme von Radial-Axial-Kombibelastungen und für einen reibungsarmen Betrieb vorgesehen. Der Innenring mit Rollen und Käfig kann getrennt vom Außenring montiert werden. Diese nicht selbsthaltenden und austauschbaren Komponenten erleichtern Einbau, Ausbau und Instandhaltung Durch Anstellen eines einreihigen Kegelrollenlagers gegen ein zweites Kegelrollenlager und Vorspannen der Anordnung lässt sich eine starre Lagerung erzielen.
Berücksichtigen Sie Lastverhältnis, Einbaurichtung, Vorspannung/Axialspiel, Schmierung und die gepaarte Lageranordnung.
