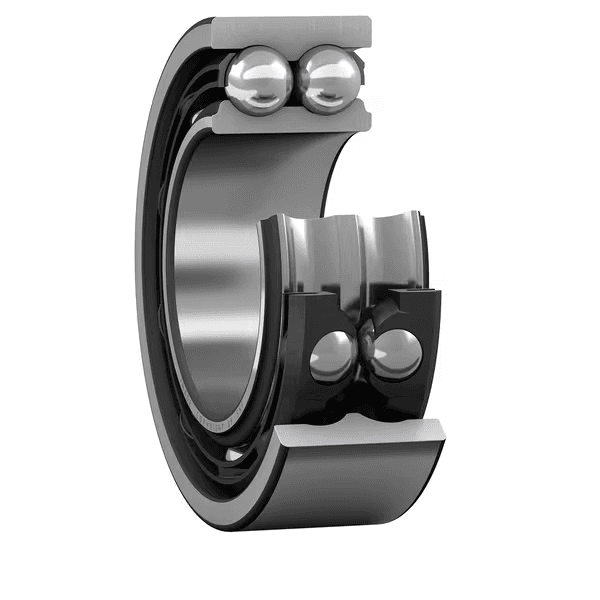

SKF 3302 ATN9/C3 Schrägkugellager 15 × 42 × 19 mm

Zweireihiges Schrägkugellager

Angular Contact Ball Bearing

Angebotsanfrage

Voraussichtliche Lieferung: 9. Juli 2026 (Auslandsbestand, ca. 4 Wochen)

Auf LagerVoraussichtliche Lieferung: 9. Juli 2026 (Auslandsbestand, ca. 4 Wochen)

Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

Category: Schrägkugellager
Dimensions: 15x42x19mm

Overview

Zweireihiges Schrägkugellager

Ein zweireihiges Schrägkugellager entspricht in Bauform und Betriebsweise einem Paar aus einreihigen Schrägkugellagern in O-Anordnung, benötigt aber weniger axialen Einbauraum. Sie können bei hohen Drehzahlen betrieben werden und sind für die Aufnahme hoher axialer Kräfte in beiden Richtungen besser geeignet als Rillenkugellager.

Key features

Hohe Nenndrehzahlen
Aufnahme relativ hoher Radiallasten und hoher Axiallasten in beiden Richtungen sowie von Kippmomenten
Geeignet für steife Lageranordnungen
Benötigen weniger axialer Einbauraum als vergleichbares Paar einreihiger Schrägkugellager

Typical applications

Machine tool spindles and support shafts
Pumps and compressors
High-speed motors
Precision gearboxes and robot drives

Selection guidance

Select by contact angle, arrangement, preload, precision class, axial load direction, and operating speed.

Symbol	Wert	Beschreibung
C	15.1 kN	Dynamische Tragzahl
C0	9.3 kN	Statische Tragzahl
reference_speed_rpm	18 000 r/min	Referenzdrehzahl
limiting_speed_rpm	16 000 r/min	Grenzdrehzahl

Symbol	Wert	Beschreibung
d	15 mm	Bohrungsdurchmesser
D	42 mm	Außendurchmesser
B	19 mm	Breite
α	30 °	Druckwinkel

Hochgeschwindigkeitsleistung
Nimmt relativ hohe Radiallasten, hohe Axiallasten in beide Richtungen und Kippmomente auf
Geeignet, wo eine starke Lageranordnung erforderlich ist
Benötigt weniger Axialraum als ein entsprechendes Paar einreihiger Schrägkugellager

Code	Beschreibung
접촉 유형	Normalkontakt (Vierpunktkontakt)
열 개수	2
로케이팅 기능, 베어링 외륜	Keine
링 유형	Einteiliger Innen- und Außenring
케이지	Nichtmetallisch
접촉각 배열(복열 베어링)	X-Anordnung (O)
일치된 배열	Nein
유니버설 매칭 베어링	Nein
축방향 내부틈새	C3
소재, 베어링	Wälzlagerstahl
코팅	Keine
씰링	Keine
윤활유	Keine
재윤활 기능	Keine
제품 순 중량	0.126 kg
eClass 코드	23-05-08-03
UNSPSC 코드	31171531

Datenblatt-PDF herunterladen
