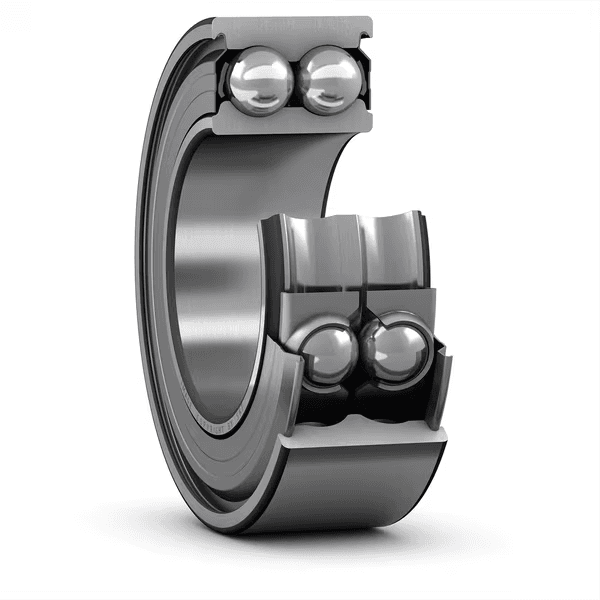

SKF 3304 A-2Z/C3MT33 Schrägkugellager 20 × 52 × 22.2 mm

Zweireihiges Schrägkugellager mit Dichtungen oder Deckscheiben

Angular Contact Ball Bearing

Angebotsanfrage

Bald wieder verfügbar · Anfrage

Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

Category: Schrägkugellager
Dimensions: 20x52x22.2mm

Overview

Zweireihiges Schrägkugellager mit Dichtungen oder Deckscheiben

Zweireihige Schrägkugellager mit Dichtungen oder Deckscheiben entsprechen einem Paar einreihiger Schrägkugellager in O-Anordnung, benötigen jedoch weniger axialen Bauraum. Je nach Dichtungsausführung können sie mit hohen Drehzahlen betrieben werden und sind besser als Rillenkugellager geeignet, um große Axialkräfte in beiden Richtungen abzustützen.

Key features

Hochdrehzahleignung
Nehmen relativ hohe Radiallasten, hohe Axiallasten in beiden Richtungen und Kippmomente auf
Geeignet, wo eine steife Lageranordnung erforderlich ist
Benötigen weniger axialen Bauraum als ein entsprechendes Paar einreihiger Schrägkugellager
Integrierte Abdichtung verlängert die Lebensdauer

Typical applications

Machine tool spindles and support shafts
Pumps and compressors
High-speed motors
Precision gearboxes and robot drives

Selection guidance

Select by contact angle, arrangement, preload, precision class, axial load direction, and operating speed.

Symbol	Wert	Beschreibung
C	24.5 kN	Dynamische Tragzahl
C0	15.6 kN	Statische Tragzahl
reference_speed_rpm	13 000 r/min	Referenzdrehzahl
limiting_speed_rpm	13 000 r/min	Grenzdrehzahl
performance_class	SKF Explorer	SKF Leistungsklasse

Symbol	Wert	Beschreibung
d	20 mm	Bohrungsdurchmesser
D	52 mm	Außendurchmesser
B	22.2 mm	Breite
α	30 °	Druckwinkel

Hochgeschwindigkeitsleistung
Nimmt relativ hohe Radiallasten, große Axiallasten in beide Richtungen und Kippmomente auf
Geeignet, wo eine starke Lageranordnung erforderlich ist
Benötigt weniger Axialraum als ein entsprechendes Paar einreihiger Schrägkugellager
Integrierte Abdichtung verlängert die Lagerlebensdauer

Code	Beschreibung
접촉 유형	Normalkontakt (Vierpunktkontakt)
열 개수	2
로케이팅 기능, 베어링 외륜	Keine
링 유형	Einteiliger Innen- und Außenring
케이지	Blech
접촉각 배열(복열 베어링)	X-Anordnung (O)
일치된 배열	Nein
유니버설 매칭 베어링	Nein
축방향 내부틈새	C3
소재, 베어링	Wälzlagerstahl
코팅	Keine
씰링	Deckscheibe beidseitig
씰링 유형	Berührungsfrei
윤활유	Fett
재윤활 기능	Keine
제품 순 중량	0.226 kg
eClass 코드	23-05-08-03
UNSPSC 코드	31171531
