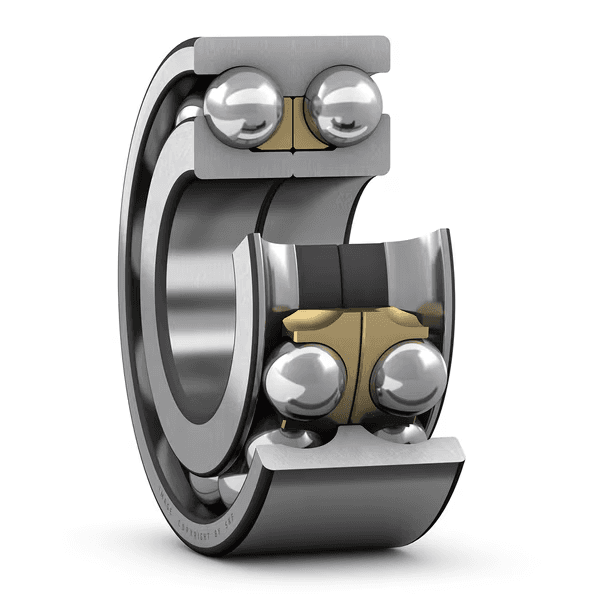

SKF 3307 DJ1 Schrägkugellager 35 × 80 × 34.9 mm

Zweireihiges Schrägkugellager mit geteiltem Innenring

Angular Contact Ball Bearing

Angebotsanfrage

Bald wieder verfügbar · Anfrage

Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

Category: Schrägkugellager
Dimensions: 35x80x34.9mm

Overview

Zweireihiges Schrägkugellager mit geteiltem Innenring

Ein zweireihiges Schrägkugellager mit geteiltem Innenring entspricht einem Paar aus einreihigen Schrägkugellagern in O-Anordnung, benötigt aber weniger axialen Einbauraum. Der geteilte Innenring ermöglicht die Aufnahme einer größeren Anzahl von Kugeln und einen größeren Berührungswinkel und ermöglicht daher eine hohe Tragfähigkeit, insbesondere in axialer Richtung.

Key features

Aufnahme von sehr hohen Axiallasten in beiden Richtungen sowie von Radiallasten und Kippmomenten
Geeignet für steife Lageranordnungen
Durch die nicht selbsthaltende Ausführung kann der Außenring mit Kugelkranz unabhängig von den Innenringhälften montiert werden

Typical applications

Machine tool spindles and support shafts
Pumps and compressors
High-speed motors
Precision gearboxes and robot drives

Selection guidance

Select by contact angle, arrangement, preload, precision class, axial load direction, and operating speed.

Symbol	Wert	Beschreibung
C	52.7 kN	Dynamische Tragzahl
C0	41.5 kN	Statische Tragzahl
reference_speed_rpm	9 000 r/min	Referenzdrehzahl
limiting_speed_rpm	8 000 r/min	Grenzdrehzahl

Symbol	Wert	Beschreibung
d	35 mm	Bohrungsdurchmesser
D	80 mm	Außendurchmesser
B	34.9 mm	Breite
α	45 °	Druckwinkel

Symbol	Wert	Beschreibung
da	min. 44 mm	da
Da	max. 71 mm	Da
ra	max. 1.5 mm	ra

Nimmt sehr hohe Axiallasten, Radiallasten und Kippmomente in beide Richtungen auf
Geeignet, wo eine starke Lageranordnung erforderlich ist
Zerlegbare Konstruktion ermöglicht die Montage des Außenrings mit Kugel-Käfig-Einheit unabhängig von den Innenringhälften

Code	Beschreibung
접촉 유형	Normalkontakt (Vierpunktkontakt)
열 개수	2
로케이팅 기능, 베어링 외륜	Keine
링 유형	Zweiteiliger Innenring und einteiliger Außenring
케이지	Blech
접촉각 배열(복열 베어링)	X-Anordnung (O)
일치된 배열	Nein
유니버설 매칭 베어링	Nein
축방향 내부틈새	CN
소재, 베어링	Wälzlagerstahl
코팅	Keine
씰링	Keine
윤활유	Keine
재윤활 기능	Keine
제품 순 중량	0.831 kg
eClass 코드	23-05-08-03
UNSPSC 코드	31171531

Datenblatt-PDF herunterladen
