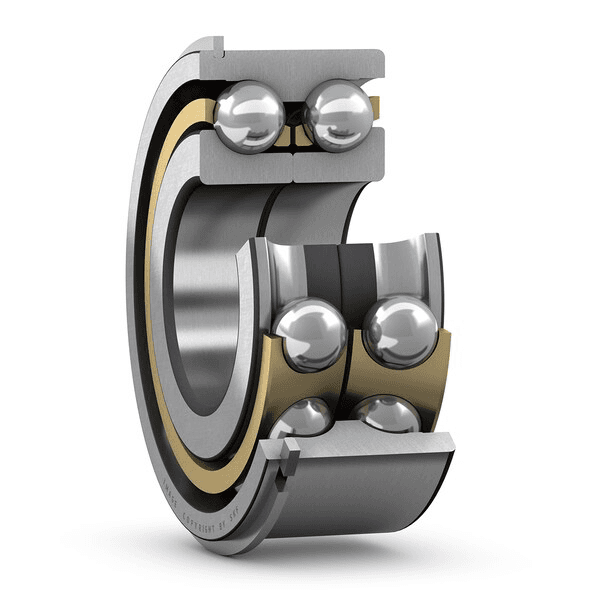

SKF 3309 DNRCBM Schrägkugellager 45 × 100 × 39.7 mm

Zweireihiges Schrägkugellager mit Sprengring und geteiltem Innenring

Angular Contact Ball Bearing

Angebotsanfrage

Nicht auf Lager

Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

Category: Schrägkugellager
Dimensions: 45x100x39.7mm

Overview

Zweireihiges Schrägkugellager mit Sprengring und geteiltem Innenring

Ein zweireihiges Schrägkugellager mit Sprengring und geteiltem Innenring entspricht einem Paar aus einreihigen Schrägkugellagern in O-Anordnung. Der Sprengring, der in einer Umfangsnut im Außenring sitzt, erleichtert die axiale Befestigung der Lager im Gehäuse. Da der geteilte Innenring mehr Kugeln aufnehmen kann, wird eine höhere Tragfähigkeit erreicht.

Key features

Sprengring erleichtert die axiale Befestigung im Gehäuse
Aufnahme sehr hoher Axiallasten in beiden Richtungen sowie Radiallasten und von Kippmomenten
Geeignet für steife Lageranordnungen
Benötigen weniger axialer Einbauraum als vergleichbares Paar einreihiger Schrägkugellager

Typical applications

Machine tool spindles and support shafts
Pumps and compressors
High-speed motors
Precision gearboxes and robot drives

Selection guidance

Select by contact angle, arrangement, preload, precision class, axial load direction, and operating speed.

Symbol	Wert	Beschreibung
C	61.8 kN	Dynamische Tragzahl
C0	52 kN	Statische Tragzahl
reference_speed_rpm	7 500 r/min	Referenzdrehzahl
limiting_speed_rpm	6 300 r/min	Grenzdrehzahl

Symbol	Wert	Beschreibung
d	45 mm	Bohrungsdurchmesser
D	100 mm	Außendurchmesser
B	39.7 mm	Breite
α	40 °	Druckwinkel

Symbol	Wert	Beschreibung
da	min. 54 mm	da
ra	max. 1.5 mm	ra

Sicherungsring ermöglicht einfache axiale Positionierung im Gehäuse
Nimmt sehr hohe Axial- und Radiallasten und Kippmomente in beide Richtungen auf
Geeignet, wo eine starke Lageranordnung erforderlich ist
Benötigt weniger Axialraum als ein entsprechendes Paar einreihiger Schrägkugellager

Code	Beschreibung
접촉 유형	Normalkontakt (Vierpunktkontakt)
열 개수	2
로케이팅 기능, 베어링 외륜	Sicherungsring (montiert)
링 유형	Zweiteiliger Innenring und einteiliger Außenring
케이지	Spanend bearbeitetes Messing
접촉각 배열(복열 베어링)	X-Anordnung (O)
일치된 배열	Nein
유니버설 매칭 베어링	Nein
축방향 내부틈새	CB
소재, 베어링	Wälzlagerstahl
코팅	Keine
씰링	Keine
윤활유	Keine
재윤활 기능	Keine
제품 순 중량	1.51 kg
eClass 코드	23-05-08-03
UNSPSC 코드	31171531

Datenblatt-PDF herunterladen
