SKF
Schrägkugellager
Angular Contact Ball Bearing
Angebotsanfrage
Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

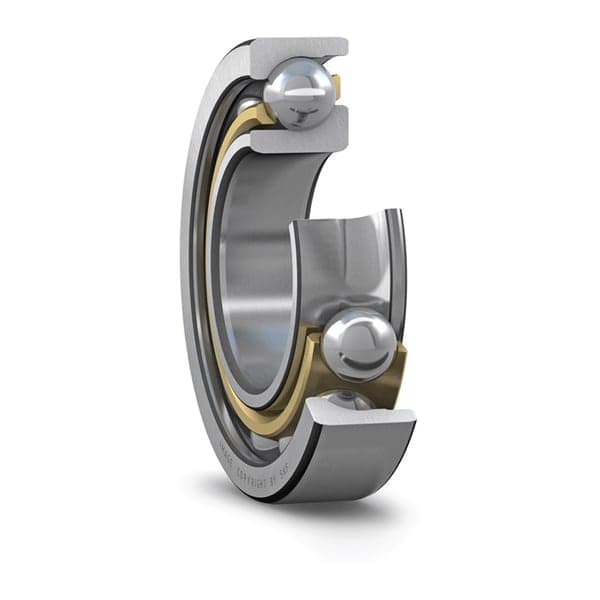

SKF 7024: Schrägkugellager, Bohrung 120 × Außendurchmesser 180 × Breite 28 mm, Grundausführung ohne Nachsetzzeichen.
In der Größe 120×180×28 mm führt Kovar 22 SKF-Varianten; ähnlich wie 7024 sind 7024ACD/P4A, 7024ACDGA/HCP4A, 7024ACDGB/P4A. Gewicht: 2,27 kg bei 7024, 2,09 kg bei 7024ACD/P4A.
Gleiche Ausführung in benachbarten Größen: 7028 (Bohrung 140 mm). Maßgleich zu 7024 sind z. B. FAG 7024MP-UA, KOYO 7024, NSK 7024, NTN 7024; vor dem Austausch Abdichtung und Lagerluft prüfen.
| Symbol | Wert | Beschreibung |
|---|---|---|
| C | 87.1 kN | Dynamische Tragzahl |
| C0 | 93 kN | Statische Tragzahl |
| nϑr | 4 000 r/min | Referenzdrehzahl |
| nG | 4 000 r/min | Grenzdrehzahl |
| ≈m | 2.27 kg | Gewicht |
| Symbol | Wert | Beschreibung |
|---|---|---|
| d | 120 mm | Bohrungsdurchmesser |
| D | 180 mm | Außendurchmesser |
| B | 28 mm | Breite |
| α | 40 ° | Druckwinkel |
| Symbol | Wert | Beschreibung |
|---|---|---|
| da | min. 130 mm | da |
| Da | max. 170 mm | Da |
| Db | max. 174 mm | Db |
| ra | max. 2 mm | ra |
| rb | max. 1 mm | rb |
| Code | Beschreibung |
|---|---|
| Kontaktart | Normalkontakt (Vierpunktkontakt) |
| Anzahl der Reihen | 1 |
| Positioniermerkmal, Lageraußenring | Keine |
| Ringtyp | Einteiliger Innen- und Außenring |
| Käfig | Spanend bearbeitetes Messing |
| Angepasste Anordnung | Nein |
| Universal paarbares Lager | Ja |
| Axiale Lagerluft | Nicht zutreffend |
| Toleranzklasse | Normal |
| Werkstoff, Lager | Wälzlagerstahl |
| Beschichtung | Keine |
| Abdichtung | Keine |
| Schmierstoff | Keine |
| Nachschmierfunktion | Keine |
| Nettogewicht | 2.27 kg |
| eClass-Code | 23-05-08-03 |
| UNSPSC-Code | 31171531 |
Schrägkugellager
Schrägkugellager haben versetzte Laufbahnen, die einen Druckwinkel bilden, und nehmen Radiallasten sowie Axiallasten in einer Richtung gleichzeitig auf. Paarweise angeordnet (O-, X- oder Tandem-Anordnung) tragen sie Axiallasten in beiden Richtungen und Momentlasten. Ihre hohe Genauigkeit und Steifigkeit eignen sie für Werkzeugmaschinenspindeln, Pumpen und Getriebe.
Wählen Sie nach Druckwinkel, Anordnung, Vorspannung, Genauigkeitsklasse, axialer Lastrichtung und Betriebsdrehzahl.
Angebotsanfrage
Gleicher Lagertyp, gleiche Grundbezeichnung und gleiche Bohrung × Außendurchmesser × Breite, aber Dichtung, Lagerluft, Bohrungsform oder Genauigkeit können abweichen. Bitte vor der Bestellung das Nachsetzzeichen prüfen.
