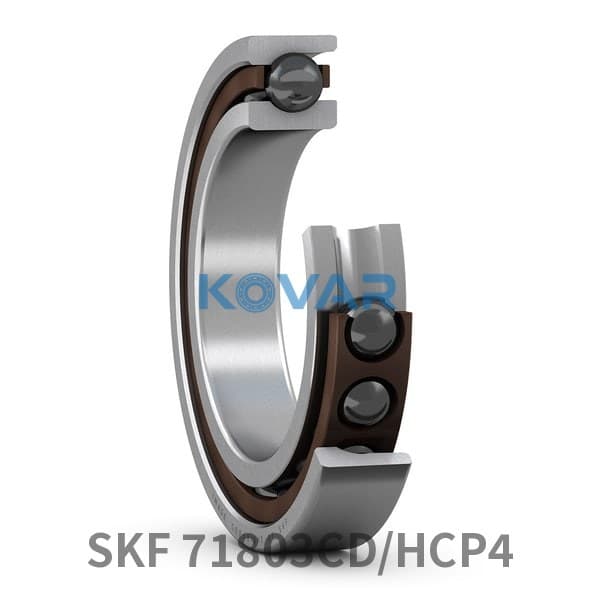

SKF 71803CD/HCP4 Schrägkugellager 17 × 26 × 5 mm

Schrägkugellager

Angular Contact Ball Bearing

Angebotsanfrage

Voraussichtliche Lieferung: 26. Juli 2026 (Auslandsbestand, ca. 4 Wochen)

Auf LagerVoraussichtliche Lieferung: 26. Juli 2026 (Auslandsbestand, ca. 4 Wochen)

Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

Category: Schrägkugellager
Dimensions: 17x26x5mm

Übersicht

Schrägkugellager

Schrägkugellager haben versetzte Laufbahnen, die einen Druckwinkel bilden, und nehmen Radiallasten sowie Axiallasten in einer Richtung gleichzeitig auf. Paarweise angeordnet (O-, X- oder Tandem-Anordnung) tragen sie Axiallasten in beiden Richtungen und Momentlasten. Ihre hohe Genauigkeit und Steifigkeit eignen sie für Werkzeugmaschinenspindeln, Pumpen und Getriebe.

Hauptmerkmale

Radial- plus einseitige Axiallast
Paaranordnung für beidseitige/Momentlasten
Hohe Genauigkeit und Steifigkeit
Für schnelllaufende Spindeln geeignet

Typische Anwendungen

Werkzeugmaschinenspindeln und Stützwellen
Pumpen und Kompressoren
Hochdrehzahlmotoren
Präzisionsgetriebe und Roboterantriebe

Auswahlhilfe

Wählen Sie nach Druckwinkel, Anordnung, Vorspannung, Genauigkeitsklasse, axialer Lastrichtung und Betriebsdrehzahl.

Symbol	Wert	Beschreibung
C	2.34 kN	Dynamische Tragzahl
C0	1.6 kN	Statische Tragzahl
grease_speed_rpm	63 000 r/min	Erreichbare Fettschmierungsdrehzahl
oil_air_speed_rpm	100 000 r/min	Erreichbare Öl-Luft-Schmierungsdrehzahl

Symbol	Wert	Beschreibung
d	17 mm	Bohrungsdurchmesser
D	26 mm	Außendurchmesser
B	5 mm	Breite
α	15 °	Druckwinkel

Symbol	Wert	Beschreibung
da	min. 19 mm	da
db	min. 19 mm	db
Da	max. 24 mm	Da
Db	max. 25.2 mm	Db
ra	max. 0.3 mm	ra
rb	max. 0.15 mm	rb
dn	20.4 mm	dn

Code	Beschreibung
접촉 유형	Normalkontakt (Vierpunktkontakt)
열 개수	1
링 유형	Einteiliger Innen- und Außenring
설계	Hohe Kapazität D
유니버설 매칭 베어링	Nein
일치된 배열	Nein
일치된 조건(축방향 틈새/예압)	Nicht zutreffend
공차 클래스	P4
소재, 베어링	Hybrid
코팅	Keine
씰링	Keine
윤활유	Keine
제품 순 중량	0.007 kg
eClass 코드	23-05-08-03
UNSPSC 코드	31171531

Datenblatt-PDF herunterladen
