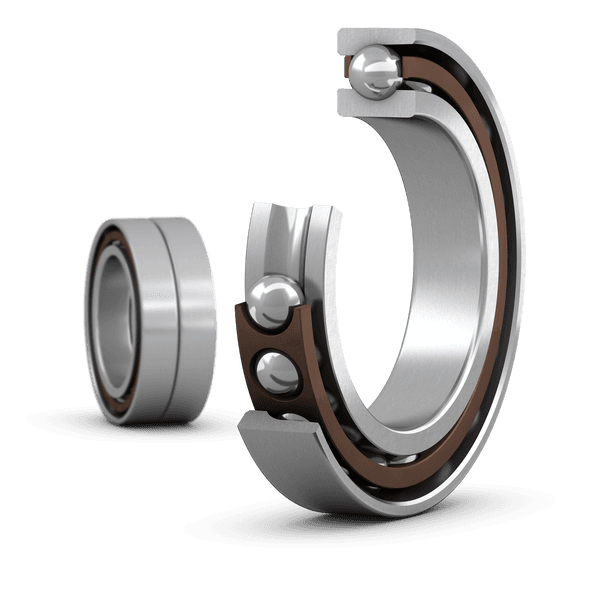

SKF 71938ACD/P4ADGA Schrägkugellager 190 × 260 × 66 mm

Schrägkugellager

Angular Contact Ball Bearing

Angebotsanfrage

Voraussichtliche Lieferung: 26. Juli 2026 (Auslandsbestand, ca. 4 Wochen)

Auf LagerVoraussichtliche Lieferung: 26. Juli 2026 (Auslandsbestand, ca. 4 Wochen)

Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

Category: Schrägkugellager
Dimensions: 190x260x66mm

Übersicht

Schrägkugellager

Schrägkugellager haben versetzte Laufbahnen, die einen Druckwinkel bilden, und nehmen Radiallasten sowie Axiallasten in einer Richtung gleichzeitig auf. Paarweise angeordnet (O-, X- oder Tandem-Anordnung) tragen sie Axiallasten in beiden Richtungen und Momentlasten. Ihre hohe Genauigkeit und Steifigkeit eignen sie für Werkzeugmaschinenspindeln, Pumpen und Getriebe.

Hauptmerkmale

Radial- plus einseitige Axiallast
Paaranordnung für beidseitige/Momentlasten
Hohe Genauigkeit und Steifigkeit
Für schnelllaufende Spindeln geeignet

Typische Anwendungen

Werkzeugmaschinenspindeln und Stützwellen
Pumpen und Kompressoren
Hochdrehzahlmotoren
Präzisionsgetriebe und Roboterantriebe

Auswahlhilfe

Wählen Sie nach Druckwinkel, Anordnung, Vorspannung, Genauigkeitsklasse, axialer Lastrichtung und Betriebsdrehzahl.

Symbol	Wert	Beschreibung
C	260 kN	Dynamische Tragzahl
C0	415 kN	Statische Tragzahl
note	도달 가능한 속도는 SKF에 문의	Anmerkung

Symbol	Wert	Beschreibung
d	190 mm	Bohrungsdurchmesser
D	260 mm	Außendurchmesser
B	66 mm	Breite
α	25 °	Druckwinkel

Symbol	Wert	Beschreibung
da	min. 199 mm	da
db	min. 199 mm	db
Da	max. 251 mm	Da
Db	max. 255 mm	Db
ra	max. 2 mm	ra
rb	max. 1 mm	rb
dn	217.4 mm	dn

Code	Beschreibung
접촉 유형	Normalkontakt (Vierpunktkontakt)
열 개수	2
링 유형	Einteiliger Innen- und Außenring
설계	Hohe Kapazität D
유니버설 매칭 베어링	Ja, Rücken-an-Rücken (<>), Gesicht-an-Gesicht (><) oder Tandem (>>)
일치된 배열	Universal paarbares Lager
일치된 세트의 베어링 개수	2
일치된 조건(축방향 틈새/예압)	Extraleichte Vorspannung
공차 클래스	P4A
소재, 베어링	Wälzlagerstahl
코팅	Keine
씰링	Keine
윤활유	Keine
제품 순 중량	8.66 kg
eClass 코드	23-05-08-04
UNSPSC 코드	31171531

Datenblatt-PDF herunterladen
