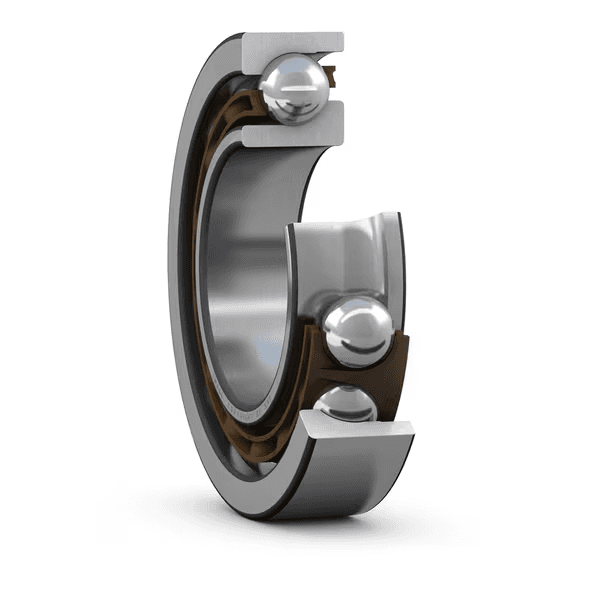

SKF 7309 BEP Schrägkugellager 45 × 100 × 25 mm

Einreihiges Schrägkugellager

Angular Contact Ball Bearing

Angebotsanfrage

Voraussichtliche Lieferung: 9. Juli 2026 (Auslandsbestand, ca. 4 Wochen)

Auf LagerVoraussichtliche Lieferung: 9. Juli 2026 (Auslandsbestand, ca. 4 Wochen)

Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

Category: Schrägkugellager
Dimensions: 45x100x25mm

Overview

Einreihiges Schrägkugellager

Diese einreihigen Schrägkugellager nehmen Radial-Axial-Kombibelastungen mit einseitig wirkendem Axialbelastungsanteil auf. Sie können mit hohen Drehzahlen betrieben werden (je nach Ausführung sogar mit sehr hohen Drehzahlen). Sie sind besser als Rillenkugellager für starke, einseitig wirkende Axialkräfte geeignet.

Key features

Hohe Nenndrehzahlen
Aufnahme relativ hoher Radiallasten und hoher, einseitig wirkender Axialbelastungen

Typical applications

Machine tool spindles and support shafts
Pumps and compressors
High-speed motors
Precision gearboxes and robot drives

Selection guidance

Select by contact angle, arrangement, preload, precision class, axial load direction, and operating speed.

Symbol	Wert	Beschreibung
C	55.9 kN	Dynamische Tragzahl
C0	37.5 kN	Statische Tragzahl
reference_speed_rpm	9 000 r/min	Referenzdrehzahl
limiting_speed_rpm	8 000 r/min	Grenzdrehzahl

Symbol	Wert	Beschreibung
d	45 mm	Bohrungsdurchmesser
D	100 mm	Außendurchmesser
B	25 mm	Breite
α	40 °	Druckwinkel

Symbol	Wert	Beschreibung
da	min. 54 mm	da
Da	max. 91 mm	Da
Db	max. 94.4 mm	Db
ra	max. 1.5 mm	ra
rb	max. 1 mm	rb

Hochgeschwindigkeitsleistung
Nimmt relativ hohe Radiallasten und große einseitige Axiallasten auf

Code	Beschreibung
접촉 유형	Normalkontakt (Vierpunktkontakt)
열 개수	1
로케이팅 기능, 베어링 외륜	Keine
링 유형	Einteiliger Innen- und Außenring
케이지	Nichtmetallisch
일치된 배열	Nein
유니버설 매칭 베어링	Nein
축방향 내부틈새	Not applicable
공차 클래스	Normal
소재, 베어링	Wälzlagerstahl
코팅	Keine
씰링	Keine
윤활유	Keine
재윤활 기능	Keine
제품 순 중량	0.812 kg
eClass 코드	23-05-08-03
UNSPSC 코드	31171531
