SKF
Schrägkugellager
Angular Contact Ball Bearing
Angebotsanfrage
Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

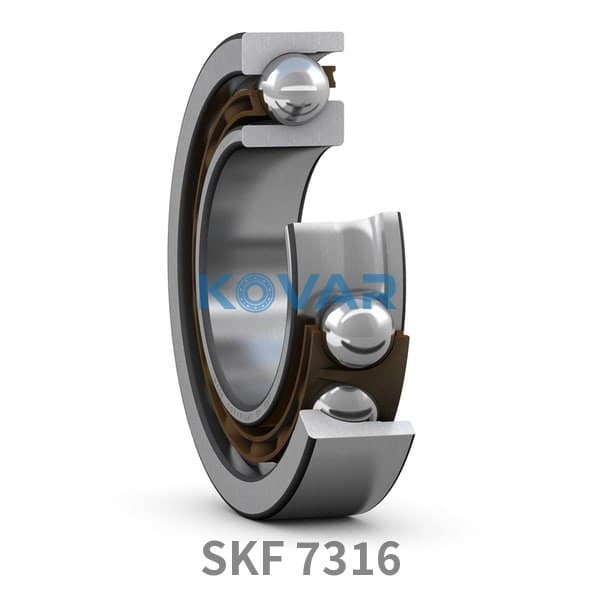

SKF 7316: Schrägkugellager, Bohrung 80 × Außendurchmesser 170 × Breite 39 mm, Grundausführung ohne Nachsetzzeichen.
In der Größe 80×170×39 mm führt Kovar 9 SKF-Varianten; ähnlich wie 7316 sind 7316BECBM, 7316BECBP, 7316BEGAM. Grenzdrehzahl: 4.500 min⁻¹ bei 7316, 6.700 min⁻¹ bei 7316BECBM.
Gleiche Ausführung in benachbarten Größen: 7315 (Bohrung 75 mm) und 7317 (Bohrung 85 mm). Maßgleich zu 7316 sind z. B. FAG 7316 -B-MP, IBC 7316.BE, KOYO 7316, NSK 7316; vor dem Austausch Abdichtung und Lagerluft prüfen.
| Symbol | Wert | Beschreibung |
|---|---|---|
| C | 135 kN | Dynamische Tragzahl |
| C0 | 110 kN | Statische Tragzahl |
| nϑr | 5 000 r/min | Referenzdrehzahl |
| nG | 4 500 r/min | Grenzdrehzahl |
| ≈m | 3.64 kg | Gewicht |
| Symbol | Wert | Beschreibung |
|---|---|---|
| d | 80 mm | Bohrungsdurchmesser |
| D | 170 mm | Außendurchmesser |
| B | 39 mm | Breite |
| α | 40 ° | Druckwinkel |
| Symbol | Wert | Beschreibung |
|---|---|---|
| da | min. 92 mm | da |
| Da | max. 158 mm | Da |
| Db | max. 163 mm | Db |
| ra | max. 2 mm | ra |
| rb | max. 1 mm | rb |
| Code | Beschreibung |
|---|---|
| Kontaktart | Normalkontakt (Vierpunktkontakt) |
| Anzahl der Reihen | 1 |
| Positioniermerkmal, Lageraußenring | Keine |
| Ringtyp | Einteiliger Innen- und Außenring |
| Käfig | Nichtmetallisch |
| Angepasste Anordnung | Nein |
| Universal paarbares Lager | Nein |
| Axiale Lagerluft | Nicht zutreffend |
| Toleranzklasse | Normal |
| Werkstoff, Lager | Wälzlagerstahl |
| Beschichtung | Keine |
| Abdichtung | Keine |
| Schmierstoff | Keine |
| Nachschmierfunktion | Keine |
| Nettogewicht | 3.64 kg |
| eClass-Code | 23-05-08-03 |
| UNSPSC-Code | 31171531 |
Schrägkugellager
Schrägkugellager haben versetzte Laufbahnen, die einen Druckwinkel bilden, und nehmen Radiallasten sowie Axiallasten in einer Richtung gleichzeitig auf. Paarweise angeordnet (O-, X- oder Tandem-Anordnung) tragen sie Axiallasten in beiden Richtungen und Momentlasten. Ihre hohe Genauigkeit und Steifigkeit eignen sie für Werkzeugmaschinenspindeln, Pumpen und Getriebe.
Wählen Sie nach Druckwinkel, Anordnung, Vorspannung, Genauigkeitsklasse, axialer Lastrichtung und Betriebsdrehzahl.
