SKF
Schrägkugellager
Angular Contact Ball Bearing
Angebotsanfrage
Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

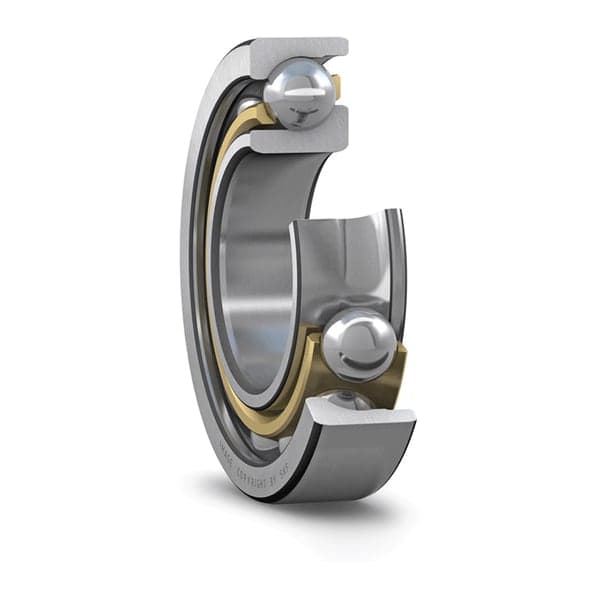

SKF 7324: Schrägkugellager, Bohrung 120 × Außendurchmesser 260 × Breite 55 mm, Grundausführung ohne Nachsetzzeichen.
In der Größe 120×260×55 mm führt Kovar 2 SKF-Varianten; ähnlich wie 7324 sind 7324BCBM.
Gleiche Ausführung in benachbarten Größen: 7322 (Bohrung 110 mm) und 7326 (Bohrung 130 mm). Maßgleich zu 7324 sind z. B. FAG 7324 -B-MP, IBC 7324.BE, KOYO 7324, NSK 7324; vor dem Austausch Abdichtung und Lagerluft prüfen.
| Symbol | Wert | Beschreibung |
|---|---|---|
| C | 238 kN | Dynamische Tragzahl |
| C0 | 250 kN | Statische Tragzahl |
| nϑr | 3 200 r/min | Referenzdrehzahl |
| nG | 3 600 r/min | Grenzdrehzahl |
| ≈m | 13.5 kg | Gewicht |
| Symbol | Wert | Beschreibung |
|---|---|---|
| d | 120 mm | Bohrungsdurchmesser |
| D | 260 mm | Außendurchmesser |
| B | 55 mm | Breite |
| α | 40 ° | Druckwinkel |
| Symbol | Wert | Beschreibung |
|---|---|---|
| da | min. 134 mm | da |
| Da | max. 246 mm | Da |
| Db | max. 253 mm | Db |
| ra | max. 2.5 mm | ra |
| rb | max. 1 mm | rb |
| Code | Beschreibung |
|---|---|
| Kontaktart | Normalkontakt (Vierpunktkontakt) |
| Anzahl der Reihen | 1 |
| Positioniermerkmal, Lageraußenring | Keine |
| Ringtyp | Einteiliger Innen- und Außenring |
| Käfig | Spanend bearbeitetes Messing |
| Angepasste Anordnung | Nein |
| Universal paarbares Lager | Ja |
| Axiale Lagerluft | Nicht zutreffend |
| Angepasste Bedingung (Axialluft/Vorspannung) | Leichte Vorspannung |
| Toleranzklasse | 클래스 6 (P6) |
| Werkstoff, Lager | Wälzlagerstahl |
| Beschichtung | Keine |
| Abdichtung | Keine |
| Schmierstoff | Keine |
| Nachschmierfunktion | Keine |
| Nettogewicht | 13.5 kg |
| eClass-Code | 23-05-08-03 |
| UNSPSC-Code | 31171531 |
Schrägkugellager
Schrägkugellager haben versetzte Laufbahnen, die einen Druckwinkel bilden, und nehmen Radiallasten sowie Axiallasten in einer Richtung gleichzeitig auf. Paarweise angeordnet (O-, X- oder Tandem-Anordnung) tragen sie Axiallasten in beiden Richtungen und Momentlasten. Ihre hohe Genauigkeit und Steifigkeit eignen sie für Werkzeugmaschinenspindeln, Pumpen und Getriebe.
Wählen Sie nach Druckwinkel, Anordnung, Vorspannung, Genauigkeitsklasse, axialer Lastrichtung und Betriebsdrehzahl.
