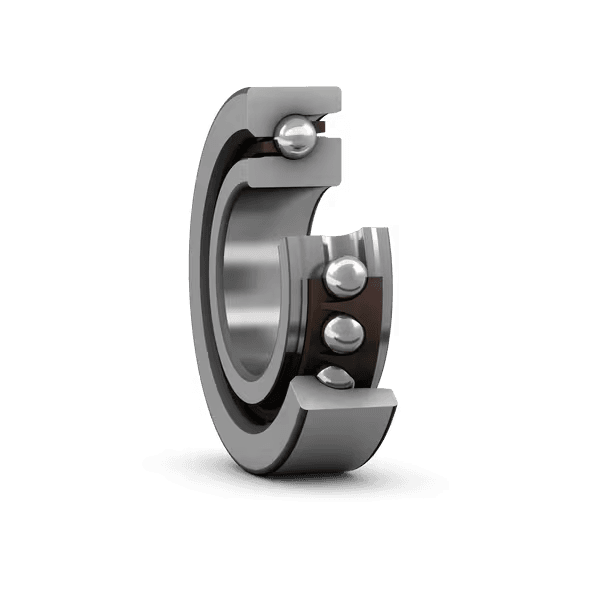

SKF BSD4090 CGB Axial-Rillenkugellager 40 × 90 × 20 mm

Einseitig wirkendes Axial-Schrägkugellager der Reihe „Super-Precision“

Thrust Ball Bearing

Angebotsanfrage

Bald wieder verfügbar · Anfrage

Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

Category: Axial-Rillenkugellager
Dimensions: 40x90x20mm

Overview

Einseitig wirkendes Axial-Schrägkugellager der Reihe „Super-Precision“

Diese Kugellager der Reihe „Super Precision“ haben eine sehr hohe Laufgenauigkeit und sind gut für Spindelantriebe geeignet. Sie sind auch gut für Anwendungen geeignet, in denen eine zuverlässige radiale und axiale Führung bei extrem genauer Axialführung der Welle gefordert wird. Sie bieten einen hohen Grad an axialer Steifigkeit und nehmen hohe, einseitig wirkende Axiallasten sowie hohe Drehzahlen und schnelle Beschleunigungen auf.

Key features

Sehr hohe Laufgenauigkeit
Hohe axiale Steifigkeit
Hohe axiale Tragfähigkeit in einer Richtung
Geeignet für den satzweisen Einbau
Gut geeignet für Spindelantriebe

Typical applications

Vertical motors and pumps
Rotary tables
Screw jacks and lifting devices
Low- to medium-speed axial support positions

Selection guidance

Verify axial load direction, speed, washer type, mounting face squareness, and whether any radial load is present.

Symbol	Wert	Beschreibung
C	64 kN	Dynamische Tragzahl
C0	170 kN	Statische Tragzahl
grease_speed_rpm	6 000 r/min	Erreichbare Fettschmierungsdrehzahl
oil_air_speed_rpm	7 000 r/min	Erreichbare Öl-Luft-Schmierungsdrehzahl

Symbol	Wert	Beschreibung
d	40 mm	Bohrungsdurchmesser
D	90 mm	Außendurchmesser
H	20 mm	Höhe
α	62 °	Druckwinkel

Symbol	Wert	Beschreibung
da	min. 53 mm	da
db	min. 53 mm	db
Da	max. 81 mm	Da
Db	max. 81 mm	Db
ra	max. 1.5 mm	ra

Sehr hohe Laufgenauigkeit
Nimmt hohe Axiallasten in eine Richtung auf
Universelle Paarung
Für Schraubantriebsanwendungen geeignet

Code	Beschreibung
축방향 하중 역량	Einreihig
열 개수	1
로케이팅 기능, 베어링 외륜	Keine
케이지	Nichtmetallisch
공차 클래스	Spezial
소재, 베어링	Wälzlagerstahl
코팅	Keine
씰링	Keine
재윤활 기능	Keine
제품 순 중량	0.63 kg
eClass 코드	23-05-08-03
UNSPSC 코드	31171507

Datenblatt-PDF herunterladen
