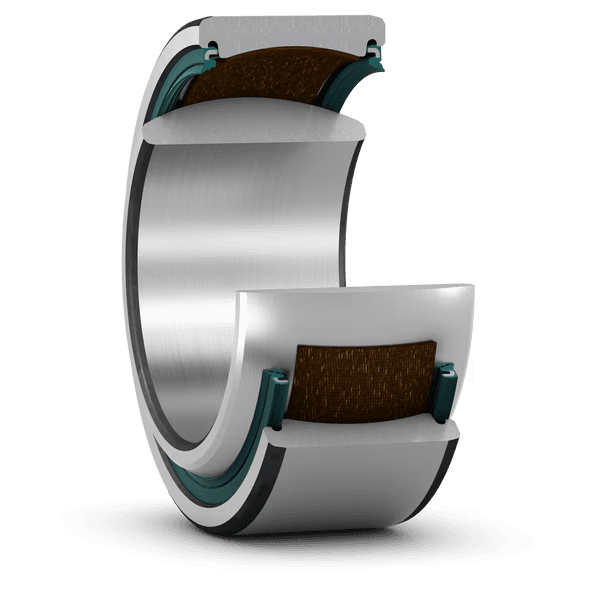

SKF GE100 TXE-2LS Gelenklager

Radial-Gelenklager, wartungsfrei, metrische Größen

Spherical Plain Bearing

Angebotsanfrage

Bald wieder verfügbar · Anfrage

Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

Category: Gelenklager

Overview

Radial-Gelenklager, wartungsfrei, metrische Größen

Radial-Gelenklager sind für die Aufnahme von Radial- und Radial-Axial-Kombibelastungen sowie von Schiefstellungen vorgesehen. Diese spezifische Bauform hat eine Stahl/PTFE-Gewebe-Gleitpaarung und die Lager sind wartungsfrei. Mit Ausnahme der Bauform mit dem Nachsetzzeichen TXGR haben sie eine doppellippige Berührungsdichtung (-2RS) oder eine dreilippige Hochleistungs-Berührungsdichtung (-2LS) an beiden Seiten. Die Ausführungen mit den Nachsetzzeichen TXGR, TXG3E und TXG3A bestehen aus nichtrostendem Stahl.

Key features

Ausgelegt für Radial- und Radial-Axial-Kombibelastungen
Lange Gebrauchsdauer und wartungsfrei
Geeignet für sehr hohe, einseitig wirkende Belastungen
Niedrige Reibungszahl

Typical applications

Hydraulic cylinder rod ends
Construction machinery linkages
Agricultural joints
Industrial pivot structures

Selection guidance

Check load direction, oscillation angle, relubrication access, sealing need, ring material, and mounting dimensions.

Symbol	Wert	Beschreibung
C	1 730 kN	Dynamische Tragzahl
C0	2 850 kN	Statische Tragzahl

Symbol	Wert	Beschreibung
d	100 mm	Bohrungsdurchmesser
D	150 mm	Außendurchmesser
B	70 mm	Innenringbreite
C	55 mm	Außenringbreite

Symbol	Wert	Beschreibung
da	max. 109.5 mm	da
Da	max. 144 mm	Da
ra	max. 1 mm	ra
rb	max. 1 mm	rb

Ausgelegt für kombinierte Radial- und Axiallasten
Lange Gebrauchsdauer und wartungsfrei
Für sehr schwere, richtungskonstante Lasten geeignet
Niedriger Reibungskoeffizient

Code	Beschreibung
슬라이딩 접촉면 조합	Stahl/PTFE-Gewebe
내륜 소재	Wälzlagerstahl
외륜 소재	Wälzlagerstahl
유지보수	Wartungsfrei
씰링	Dichtung beidseitig
씰링 유형	Dreifachlippe
재윤활 기능	Keine
제품 순 중량	4.26 kg
eClass 코드	23-05-01-06
UNSPSC 코드	31171515
