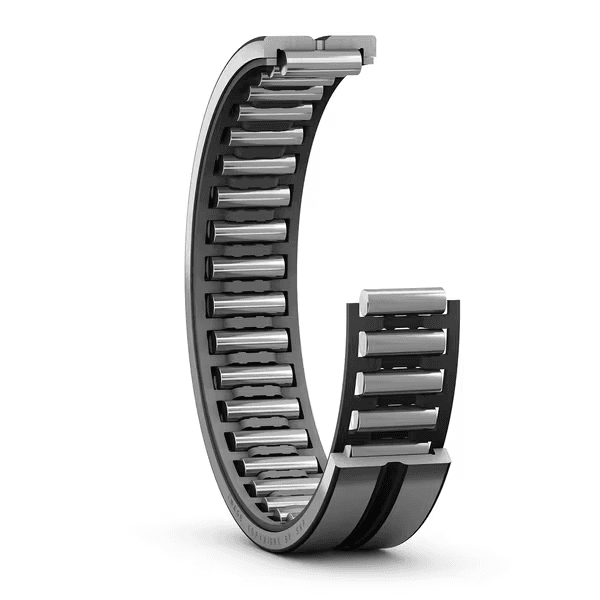

SKF NK 14/16 Nadellager

Einreihiges Nadellager mit Ringen, mit Borden, ohne Innenring

Needle Roller Bearing

Angebotsanfrage

Bald wieder verfügbar · Anfrage

Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

Category: Nadellager

Overview

Einreihiges Nadellager mit Ringen, mit Borden, ohne Innenring

Einreihige Nadellager ohne Innenring bestehen aus einem Außenring mit Nadelkranz. Sie sind eine hervorragende Wahl für kompakte Lageranordnungen in Anwendungen mit gehärteten und geschliffenen Laufbahnen auf der Welle. Der Außenring enthält zwei feste Borde zur axialen Führung des Lagers sowie eine Umfangsnut mit mindestens einem Schmierloch, um das Nachschmieren zu erleichtern.

Key features

Hohe radiale Tragfähigkeit
Hohe Steifigkeit
Niedrige Querschnittshöhe
Aufnahme axialer Verschiebungen in beiden Richtungen

Typical applications

Automotive transmissions
Industrial gearboxes
Compressors and pumps
Links, pivots, and rocker arms

Selection guidance

Check mounting envelope, inner ring requirement, shaft surface hardness, lubrication, load, and speed range.

Symbol	Wert	Beschreibung
C	10.2 kN	Dynamische Tragzahl
C0	12.5 kN	Statische Tragzahl
reference_speed_rpm	24 000 r/min	Referenzdrehzahl
limiting_speed_rpm	28 000 r/min	Grenzdrehzahl

Symbol	Wert	Beschreibung
Fw	14 mm	Nadelrollenkranz-Bohrungsdurchmesser
D	22 mm	Außendurchmesser
B	16 mm	Breite

Symbol	Wert	Beschreibung
Da	max. 20 mm	Da
ra	max. 0.3 mm	ra

Hohe radiale Tragfähigkeit
Hohe Steifigkeit
Niedrige Querschnittshöhe
Gleicht Axialverschiebung in beide Richtungen aus

Code	Beschreibung
베어링 부품	Lager mit Innenring
열 개수	1
외륜 유형	Spanend bearbeitet (massiv)
정렬 기능	Keine
케이지	Stahlblech
플랜지 개수, 외부 링	2
공차 클래스	Normal
소재, 베어링	Wälzlagerstahl
코팅	Keine
씰링	Keine
윤활유	Keine
재윤활 기능	Enthalten
제품 순 중량	0.021 kg
eClass 코드	23-05-09-03
UNSPSC 코드	31171512

Datenblatt-PDF herunterladen
