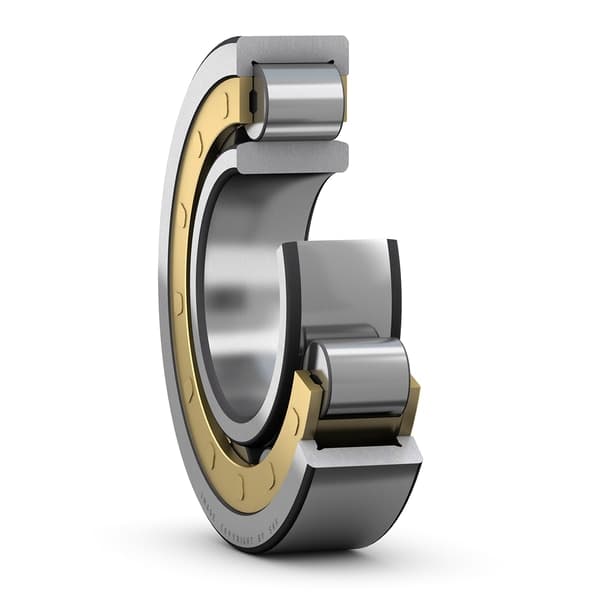

SKF NU1020M Zylinderrollenlager 100 × 150 × 24 mm

Zylinderrollenlager

Cylindrical Roller Bearing

Angebotsanfrage

Voraussichtliche Lieferung: 26. Juli 2026 (Auslandsbestand, ca. 4 Wochen)

Auf LagerVoraussichtliche Lieferung: 26. Juli 2026 (Auslandsbestand, ca. 4 Wochen)

Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

Category: Zylinderrollenlager
Dimensions: 100x150x24mm

Übersicht

Zylinderrollenlager

Zylinderrollenlager bieten Linienkontakt zwischen Rollen und Laufbahnen und nehmen sehr hohe Radiallasten bei gleichzeitig hohen Drehzahlen auf. Je nach Bordausführung (NU, NJ, N, NUP) ermöglichen sie axiale Verschiebung oder eine Festlegung in einer bzw. beiden Richtungen; die zerlegbare Bauform erleichtert Montage und Wartung. Sie werden in Getrieben, Elektromotoren und Walzwerken für schwere Belastungen eingesetzt.

Hauptmerkmale

Sehr hohe radiale Tragfähigkeit
Hohe Drehzahlen, hohe Steifigkeit
Zerlegbare Bauform für einfache Montage
Axiale Funktion über Bordart wählbar

Typische Anwendungen

Industrielle Elektromotoren
Getriebe und Untersetzungsgetriebe
Lagerstellen von Werkzeugmaschinenspindeln
Walzwerke, Papiermaschinen und schwere Maschinen

Auswahlhilfe

Wählen Sie die Bauform N, NU, NJ oder NUP nach Lastrichtung, axialer Führungsanforderung, Käfigwerkstoff, Lagerluft und Schmierbedingung.

Symbol	Wert	Beschreibung
C	100 kN	Dynamische Tragzahl
C0	114 kN	Statische Tragzahl
reference_speed_rpm	5 000 r/min	Referenzdrehzahl
limiting_speed_rpm	5 000 r/min	Grenzdrehzahl
performance_class	SKF Explorer	SKF Leistungsklasse

Symbol	Wert	Beschreibung
d	100 mm	Bohrungsdurchmesser
D	150 mm	Außendurchmesser
B	24 mm	Breite

Symbol	Wert	Beschreibung
da	max. 111 mm	da
db	min. 116 mm	db
Da	max. 143 mm	Da
ra	max. 1.5 mm	ra
rb	max. 1 mm	rb

Code	Beschreibung
베어링 부품	Komplettes Lager
축방향 변위 역량	In beide Richtungen
열 개수	1
로케이팅 기능, 베어링 외륜	Keine
보어 유형	Zylindrisch
케이지	Spanend bearbeitetes Messing
플랜지 개수, 외부 링	2
플랜지 개수, 내부 링	0
루스 플랜지	Keine
경방향 내부틈새	CN
공차 클래스	Normal
코팅	Keine
씰링	Keine
윤활유	Keine
재윤활 기능	Keine
제품 순 중량	1.5 kg
eClass 코드	23-05-09-01
UNSPSC 코드	31171505

Datenblatt-PDF herunterladen
