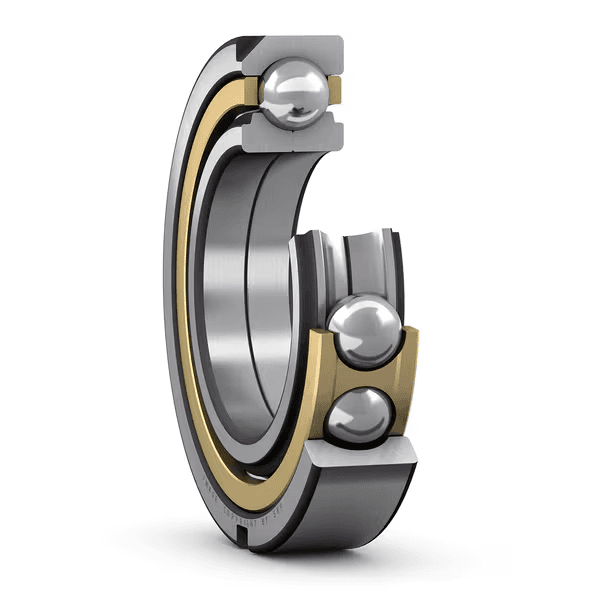

SKF QJ 314 N2MA/C3 Vierpunktlager 70 × 150 × 35 mm

Vierpunktlager mit Haltenuten

Four-Point Contact Ball Bearing

Angebotsanfrage

Bald wieder verfügbar · Anfrage

Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

Category: Vierpunktlager
Dimensions: 70x150x35mm

Overview

Vierpunktlager mit Haltenuten

Vierpunktlager mit Haltenuten nehmen hohe Axialbelastungen in beiden Richtungen sowie kleine Radiallasten auf. Sie können bei sehr hohen Drehzahlen betrieben werden und sind für die Aufnahme hoher axialer Kräfte besser geeignet als Rillenkugellager. Der Außenring mit Kugelkranz kann getrennt von den beiden Innenringhälften eingebaut werden. Die Haltenute können verwendet werden, um ein Drehen des Außenrings zu verhindern.

Key features

Hohe Nenndrehzahlen
Aufnahme hoher Axiallasten in beiden Richtungen sowie kleiner Radiallasten
Benötigen deutlich weniger axialen Einbauraum als zweireihige Schrägkugellager
Haltenute können verwendet werden, um Drehen des Außenrings zu verhindern

Typical applications

Industrial gearboxes
Cranes and hoists
Rotary tables
Pump and compressor shaft supports

Selection guidance

Confirm axial load dominance, radial load ratio, speed, internal clearance, and the companion bearing arrangement.

Symbol	Wert	Beschreibung
C	200 kN	Dynamische Tragzahl
C0	180 kN	Statische Tragzahl
limiting_speed_rpm	8 000 r/min	Grenzdrehzahl
performance_class	SKF Explorer	SKF Leistungsklasse

Symbol	Wert	Beschreibung
d	70 mm	Bohrungsdurchmesser
D	150 mm	Außendurchmesser
B	35 mm	Breite
α	35 °	Druckwinkel

Hochgeschwindigkeitsleistung
Nimmt hohe Axiallasten und kleine Radiallasten in beide Richtungen auf
Deutlich weniger Axialraum erforderlich als ein zweireihiges Schrägkugellager
Positioniernut verhindert Außenringdrehung

Code	Beschreibung
접촉 유형	Vierpunktkontakt
열 개수	1
로케이팅 기능, 베어링 외륜	Positioniernut
링 유형	Zweiteiliger Innenring und einteiliger Außenring
케이지	Spanend bearbeitetes Messing
일치된 배열	Nein
유니버설 매칭 베어링	Nein
축방향 내부틈새	C3
소재, 베어링	Wälzlagerstahl
코팅	Keine
씰링	Keine
윤활유	Keine
재윤활 기능	Keine
제품 순 중량	3.16 kg
eClass 코드	23-05-08-05
UNSPSC 코드	31171538

Datenblatt-PDF herunterladen
