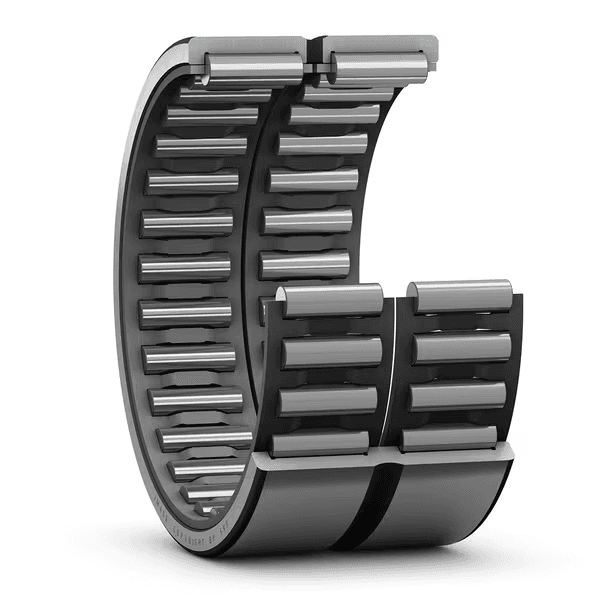

SKF RNA69/32 Nadellager

Zweireihiges Nadellager mit Ringen, mit Borden, ohne Innenring

Needle Roller Bearing

Angebotsanfrage

Bald wieder verfügbar · Anfrage

Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

Category: Nadellager

Overview

Zweireihiges Nadellager mit Ringen, mit Borden, ohne Innenring

Zweireihige Nadellager ohne Innenring bestehen aus einem Außenring mit Nadelkranz. Sie sind eine hervorragende Wahl für kompakte Lageranordnungen in Anwendungen mit gehärteten und geschliffenen Laufbahnen auf der Welle. Borde am Außenring führen die Rollenkränze und weisen konstruktive Merkmale auf, die das Nachschmieren erleichtern. Rollenkranz und Außenring bilden eine selbsthaltende Einheit.

Key features

Hohe radiale Tragfähigkeit
Hohe Steifigkeit
Niedrige Querschnittshöhe
Nehmen axiale Verschiebungen in beiden Richtungen auf
Ermöglichen größere Wellendurchmesser und steifere Lageranordnungen

Typical applications

Automotive transmissions
Industrial gearboxes
Compressors and pumps
Links, pivots, and rocker arms

Selection guidance

Check mounting envelope, inner ring requirement, shaft surface hardness, lubrication, load, and speed range.

Symbol	Wert	Beschreibung
C	55 kN	Dynamische Tragzahl
C0	90 kN	Statische Tragzahl
reference_speed_rpm	10 000 r/min	Referenzdrehzahl
limiting_speed_rpm	11 000 r/min	Grenzdrehzahl
performance_class	SKF Explorer	SKF Leistungsklasse

Symbol	Wert	Beschreibung
Fw	40 mm	Nadelrollenkranz-Bohrungsdurchmesser
D	52 mm	Außendurchmesser
B	36 mm	Breite

Symbol	Wert	Beschreibung
Da	max. 48 mm	Da
ra	max. 0.6 mm	ra

Hohe radiale Tragfähigkeit
Hohe Steifigkeit
Niedrige Querschnittshöhe
Gleicht Axialverschiebung in beide Richtungen aus
Ermöglicht größeren Wellendurchmesser und robustere Lageranordnung

Code	Beschreibung
베어링 부품	Lager mit Innenring
열 개수	2
외륜 유형	Spanend bearbeitet (massiv)
정렬 기능	Keine
케이지	Stahlblech
플랜지 개수, 외부 링	3
공차 클래스	Normal
소재, 베어링	Wälzlagerstahl
코팅	Keine
씰링	Keine
윤활유	Keine
재윤활 기능	Enthalten
제품 순 중량	0.167 kg
eClass 코드	23-05-09-03
UNSPSC 코드	31171512

Datenblatt-PDF herunterladen
