SKF

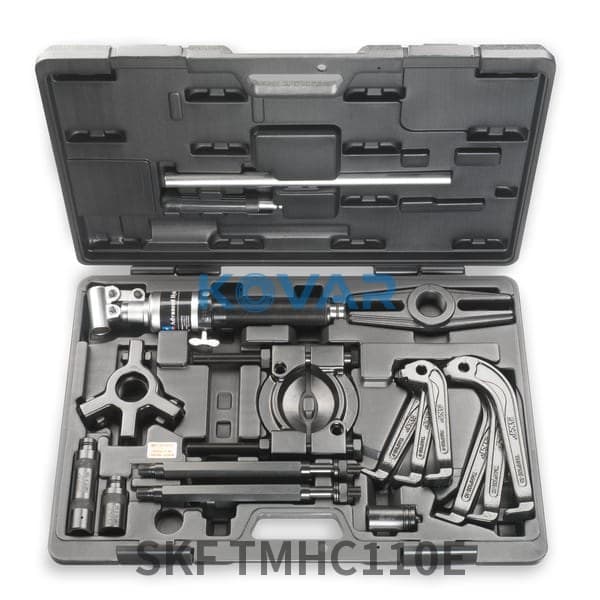

SKF TMHC110E
Präzisionslager
Angebotsanfrage
Voraussichtliche Lieferung: 26. Juli 2026 (Auslandsbestand, ca. 4 Wochen)
Auf LagerVoraussichtliche Lieferung: 26. Juli 2026 (Auslandsbestand, ca. 4 Wochen)
Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.
Übersicht
Präzisionslager
Ein Präzisionsmaschinenelement, das Reibung verringert und Lasten bei rotatorischer oder linearer Bewegung aufnimmt. Typ und Genauigkeitsklasse werden je nach Anwendung und Lastbedingungen gewählt; genaue Maße und Oberflächengüte sorgen für stabilen Betrieb und lange Lebensdauer.
Hauptmerkmale
- Trägt Lasten, verringert Reibung
- Genaue Maße und Oberflächengüte
- Typ/Klasse je Anwendung wählbar
- Stabiler Betrieb, lange Lebensdauer
Typische Anwendungen
- Motoren, Pumpen und Lüfter
- Untersetzungs- und Industriegetriebe
- Förderer und Handhabungsgeräte
- Wartung allgemeiner Industriemaschinen
Auswahlhilfe
Wählen Sie nach Wellendurchmesser, Lastrichtung, Drehzahl, Einbauraum, Dichtungs-/Schmierzustand und Kompatibilität mit der vorhandenen Teilenummer.
| Symbol | Wert | Beschreibung |
|---|---|---|
| dim_공작물_외부_직경_범위_암_사용 | Set 1: 50 to 110 mmSet 2: 75 to 170 mm | 공작물 외부 직경 범위, 암 사용 |
| dim_도달_범위_암_사용_최대 | Set 1: 65 mmSet 2: 115 mm | 도달 범위, 암 사용(최대) |
| dim_클로_높이 | 8 mm | 클로 높이 |
| dim_클로_길이 | 15 mm | 클로 길이 |
| dim_클로_너비 | 25 mm | 클로 너비 |
| dim_유압_스핀들_피스톤_스트로크 | 80 mm | 유압 스핀들, 피스톤 스트로크 |
| dim_풀러_어댑터_나사산 | UN 1.5 x 16 tpi | 풀러 어댑터 나사산 |
| dim_공작물_외부_직경_범위_분리기_사용 | 26 to 160 mm | 공작물 외부 직경 범위, 분리기 사용 |
| dim_축_직경_범위_분리기_사용 | 20 to 100 mm | 축 직경 범위, 분리기 사용 |
| dim_도달_범위_분리기_사용_최대 | 250 mm, 제공된 연장 로드를 사용 | 도달 범위, 분리기 사용(최대) |
| dim_스핀들_전체_길이 | 505mm, 2개의 사용 가능한 확장 부품 포함 | 스핀들 전체 길이 |
| Code | Beschreibung |
|---|---|
| 권장 용도 | 산업, 건설 및 농업 응용 분야에서 베어링, 기어, 풀리 및 기타 산업용 링 모양 부품을 분리하는 데 사용 부품 주변 공간에 따라 조 풀러 또는 분리기 중에서 선택할 수 있는 옵션. |
| 원추형 시트(직선 축)에 공작물을 탈착하는 데 적합 | Ja |
| 테이퍼형 시트(원추형 축)에 베어링을 탈착하는 데 적합 | Ja |
| 슬리브에 베어링을 탈착하는 데 적합(어댑터 또는 인출 슬리브) | Ja |
| 블라인드 배열(축이 있는 하우징)의 공작물 탈착에 적합 | Nein |
| 하우징에 공작물을 탈착하는 데 적합 | Nein |
| 베어링 유형(들)에 적합 | 전체 |
| 탈착력 생성 | 유압 스핀들, TMHS 100 |
| 특수 기능 | 부품을 단단히 고정하기 위한 센터링 및 자체 잠금 시스템, 2개 또는 3개의 암 풀러로 사용 가능, 2개의 서로 다른 암 세트 제공, 도달 범위를 신속하게 조정할 수 있는 다양한 스핀들 연장 부품 제공, 베어링의 내부 링과 맞물릴 수 있는 분리기를 제공하여 인발력이 구름 요소를 통해 전달되지 않도록 함, 더 긴 축에 사용할 수 있도록 연장 로드가 함께 제공됨, 보다 안전한 사용을 위해 안전 밸브가 통합된 유압 스핀들 |
| 당김 힘(최대) | 100 kN |
| 키트의 암 총 개수 | 3의 2 세트 |
| 암 | 세트 1: TMHP 10E-9(암 길이 140mm), 세트 2: TMHP 10E-10(암 길이 190mm) |
| 분리기 높이 | 25 mm |
| 스핀들 노즈 피스 | 예, ⌀ 30mm |
| 컬러 | 블랙/실버 |
| 재료 | 금 엔지니어링 강철, 경화 및 강화 처리됨 |
| 코팅 | 검정색 인산염 처리됨, 3가 크롬 부품이 포함된 유압 스핀들 |
| 권장 보관 온도 | 5 – 40 °C |
| 상대 습도 | max 75% |
| 케이스 치수(l x h x w) | 580 x 410 x 70 mm |
| 내용 | 1 x arm-assembly stand3 x arms, set 1, TMHP10E-93 x arms, set 2, TMHP10E-101 x separator set1 x beam2 x main rods2 x extension rods, 125 mm1 x hydraulic spindle TMHS 100, with handle bar2 x extension pieces for hydraulic spindle: 50, 100 mm1 x nosepiece with centre point for hydraulic spindleIFUCase |
| 제품 순 중량 | 15.1 kg |
| eClass 코드 | 23-05-19-01 |
| UNSPSC 코드 | 27111712 |
