INA
Needle Bearings
Needle Roller / Axial Ball Bearing
₩20,856~
VAT 별도| 사양 | 가격 | 수량 |
|---|---|---|
| ina:NX15-Z-XL | ₩20,856 |
INA NX15-Z-XL 니들/스러스트 볼 베어링(Needle Roller / Axial Ball Bearing)은 니들 롤러 베어링과 스러스트 볼 베어링 기능을 결합한 복합 베어링입니다. 작은 반경 공간에서 방사하중을 지지하면서 한쪽 방향 축하중까지 대응해야 하는 기어박스, 클러치, 소형 구동부에 적합합니다.
방사하중용 니들 롤러부와 축하중용 볼·케이지 어셈블리가 하나의 유닛으로 구성됩니다. Z형 커버 또는 와셔 조합에 따라 윤활 유지와 장착 조건을 맞출 수 있습니다.
방사하중과 축하중 비율, 축하중 방향, 와셔 구성, 윤활 조건과 장착 공간을 확인하십시오.

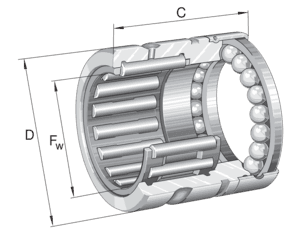

| 기호 | 값 | 설명 |
|---|---|---|
| Fw | 15 mm | 내경 |
| D | 24 mm | 외경 |
| C | 28 mm | 높이 |
| Cr | 12.100 N | 기본 동정격하중 (반경) |
| C0r | 12.700 N | 기본 정정격하중 (반경) |
| Ca | 5.600 N | 기본 동정격하중 (축) |
| C0a | 10.400 N | 기본 정정격하중 (축) |
| Cur | 2.360 N | 피로 한도 하중 (반경) |
| Cua | 475 N | 피로 한도 하중 (축) |
| nG | 8.000 1/min | 허용 한계 회전수 |
| ≈m | 46,6 g | 질량 |
| 기호 | 값 | 설명 |
|---|---|---|
| C1 | 8 mm | 급유 구멍까지 거리 |
| C2 | 8 mm | 급유 구멍까지 거리 |
| dw | 15 mm | Bore diameter of shaft washer |
| rmin | 0,3 mm | 최소 모따기 치수 |
| 항목 | 코드 | 설명 |
|---|---|---|
| 씰링 | Z | Bearing with end cap |
| 케이지 | Standard |
| 기호 | 값 | 설명 |
|---|---|---|
| da | 19 mm | 축 숄더 장착 치수 |
| ra max | 0,3 mm | 최대 리세스 반경 |
| D1 | 26,5 mm | Connection diameter snap ring |
| C2 | 12,2 mm | Connection width with snap ring |
| 기호 | 값 | 설명 |
|---|---|---|
| Tmin | -30 °C | 최소 사용 온도 |
| Tmax | 120 °C | 최대 사용 온도 |
| 코드 | 설명 |
|---|---|
| IR12X15X16-XL | 호환 내륜 (IR) |
| WR24, SW24 | 스냅 링 |
