NTN
Deep Groove Ball Bearing
Angebotsanfrage
Angegebene Preise gelten EX-WORKS (Incoterms 2020) Seoul, Korea. Fracht, Zölle und Versicherung trägt der Käufer.

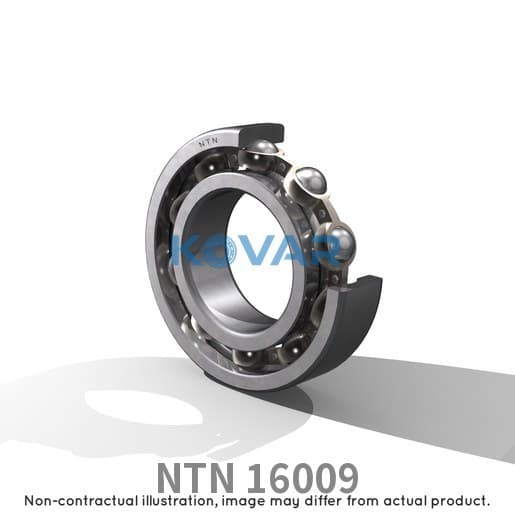

NTN 16009: Rillenkugellager, Bohrung 45 × Außendurchmesser 75 × Breite 10 mm, Grundausführung ohne Nachsetzzeichen.
In der Größe 45×75×10 mm führt Kovar 3 NTN-Varianten; ähnlich wie 16009 sind 16009C2, 16009C3. Gewicht: 0,18 kg bei 16009, 0,171 kg bei 16009C2.
Gleiche Ausführung in benachbarten Größen: 16008 (Bohrung 40 mm) und 16010 (Bohrung 50 mm). Maßgleich zu 16009 sind z. B. FAG 16009, IBC 16009, KOYO 16009, NSK 16009; vor dem Austausch Abdichtung und Lagerluft prüfen.
| Symbol | Wert | Beschreibung |
|---|---|---|
| ≈m | 0.18 kg | Gewicht |
| Cr | 14.3 kN | Dynamische Tragzahl, radial |
| C0r | 10.5 kN | Statische Tragzahl, radial |
| Cur | 725 kN | Ermüdungsgrenzbelastung, radial |
| nG | 11,000 rpm | Grenzdrehzahl |
| nϑr | 9,200 rpm | Referenzdrehzahl |
| Symbol | Wert | Beschreibung |
|---|---|---|
| d | 45 mm | Bohrungsdurchmesser |
| D | 75 mm | Außendurchmesser |
| B | 10 mm | Breite |
| Symbol | Wert | Beschreibung |
|---|---|---|
| Tmin | -40 °C | Betriebstemperatur min. |
| Tmax | 120 °C | Betriebstemperatur max. |
| Code | Beschreibung |
|---|---|
| P0 | Toleranzklasse |
| Blechkäfig | Käfig |
| Zylindrische Bohrung | Bohrungsform |
| CN | Radialluftgruppe |
| Standard-Wälzlagerstahl | Werkstoff |
NTN 16009 Rillenkugellager ist ein vielseitiges Wälzlager für stabilen, reibungsarmen Lauf in einer breiten Palette von Industrieanlagen. Es nimmt vorwiegend Radialkräfte auf und kann zugleich mäßige Axialkräfte in beiden Richtungen aufnehmen, was es zur Standardwahl für Motoren, Pumpen, Getriebe und allgemeine Maschinen macht.
Das Lager besteht aus Innen- und Außenring mit tiefen Laufbahnrillen, Kugeln und einem Käfig. Je nach Anforderungen an Verschmutzung, Schmierung und Wartung können offene, gedeckelte oder abgedichtete Ausführungen gewählt werden.
Wählen Sie nach Bohrung, Außendurchmesser, Breite, Dichtungsart, Lagerluft, Drehzahleignung und den tatsächlichen Radial-/Axiallastbedingungen.
Angebotsanfrage
Gleicher Lagertyp, gleiche Bohrung × Außendurchmesser × Breite, gleiche Grundbezeichnung sowie gleiche Dichtung/Deckscheibe, Bohrungsform (zylindrisch/kegelig), Lagerluft und Genauigkeitsklasse. Käfig und Schmierstoff können abweichen – bitte auf der jeweiligen Produktseite prüfen.
