  1. ホーム
  2. /軸受
  3. /FAG 31316 Tapered Roller Bearing
FAG

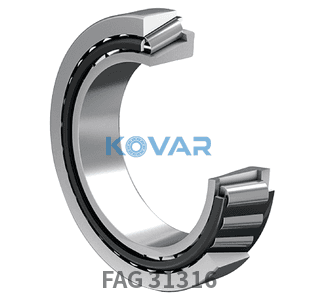

FAG 31316 FAG 31316 Tapered Roller Bearing
  • FAG 31316 FAG 31316 Tapered Roller Bearing

FAG

FAG 31316 Tapered Roller Bearing 円すいころ軸受 80 × 170 × 42.5 mm

Tapered Roller Bearing

見積依頼

在庫あり

表示価格はEX-WORKS(インコタームズ2020)韓国・ソウル渡しです。輸送費・関税・保険は買主負担となります。

NWW99FMC8E
Category
円すいころ軸受
Bore
80 mm
Outer Ø
170 mm
Width
42.5 mm

概要

FAG 31316は内径 80 × 外径 170 × 幅 42.5 mmの円すいころ軸受(記号なしの基本形)です。

同じ仕様の隣接サイズは31315(内径 75 mm)と31317(内径 85 mm)です。 31316と同一寸法の他ブランド型番にはNSK 31316J、SKF 31316J1/QCL7Aなどがあります(置き換え時はシール・すきまの記号を確認してください)。

主要寸法・性能

記号値説明
≈m4.06 kg質量
Cr227,000 N基本動定格荷重(ラジアル)
C0r270,000 N基本静定格荷重(ラジアル)
Cur31,000 N疲労限界荷重(ラジアル)
nG4,150 1/min許容回転数
nϑr3,150 1/min基準回転数
dbmin92 mm軸肩最小径
Cbmin15 mm最小アキシアル空間
a53 mm圧力円錐頂点間距離
d1122.4 mm内輪案内リブ径
Y00.4静アキシアル荷重係数
1Number of rows

詳細寸法

記号値説明
d80 mm内径
D170 mm外径
B42.5 mm幅
B42.5 mm幅
r1, 2 min3 mm最小面取り寸法
B39 mm内輪幅
C27 mm外輪幅
Damin134 mmDa min

取付寸法

記号値説明
da max97 mm取付け最大肩径(内輪)
Da max158 mm取付け最大肩径(ハウジング)
ra max3 mm最大フィレット半径

使用温度範囲

記号値説明
Tmin-30 °C最低使用温度
Tmax120 °C最高使用温度

計算係数

記号値説明
e0.83Fa/Fr限界値
Y0.73動アキシアル荷重係数

関連部品

コード説明
PN公差等級
標準保持器

製品説明

FAG 31316 円すいころ軸受は、円すい形のころと軌道によりラジアル荷重とアキシアル荷重の合成荷重を負荷します。衝撃荷重容量と剛性が要求される車輪ハブ、ギヤボックス、産業用車軸、重機械に広く使用されます。

円すいころ軸受は円すい形のころと軌道により、ラジアル荷重と一方向の大きなアキシアル荷重を同時に負荷します。分離形で取付けが容易、予圧調整も可能で、通常は対向配置で両方向荷重に対応します。

主な特長

  • ·合成荷重に対応
  • ·分離形・予圧調整可能
  • ·対向配置で両方向対応

主な用途

  • ·自動車および産業用ホイールハブ
  • ·ギヤボックスおよびディファレンシャル
  • ·建設機械・農業機械の車軸
  • ·コンベヤおよび圧延設備

選定ガイド

荷重比、取付方向、予圧/エンドプレイ、潤滑、および対向配置するころ軸受の組合せを考慮してください。

データシート

📄データシートPDFダウンロード

見積依頼

FAG 31316 の代替可能な型番

同じ軸受種類・同じ基本番号で、内径×外径×幅が同じうえ、シール/シールド・内径形状(円筒/テーパ)・内部すきま・精度等級まで一致する製品のみを表示しています。保持器・潤滑剤は異なる場合があるため、各製品ページでご確認ください。

  • NSK
    NSK NSK 31316J Tapered Roller Bearing

    NSK

    31316J

    Tapered Roller Bearing 円すいころ軸受

    本製品は見積もり対応です — お問い合わせください。

  • TIMKEN
    TIMKEN TIMKEN 31316 Tapered Roller Bearing

    TIMKEN

    31316

    Tapered Roller Bearing 円すいころ軸受

    本製品は見積もり対応です — お問い合わせください。

FAG 31316 と同寸法・仕様違い

軸受種類・基本番号・内径×外径×幅は同じですが、シール・内部すきま・内径形状・精度などの仕様が異なる場合があります。ご注文前に補助記号をご確認ください。

  • SKF
    SKF SKF 31316J1/QCL7A Tapered Roller Bearing

    SKF

    31316J1/QCL7A

    Tapered Roller Bearing 円すいころ軸受

    本製品は見積もり対応です — お問い合わせください。
