| 記号 | 値 | 説明 |
|---|---|---|
| ≈m | 0,785 kg | 質量 |
| Cr | 27.000 N | 基本動定格荷重（ラジアル） |
| C0r | 21.200 N | 基本静定格荷重（ラジアル） |
| Cur | 1.560 N | 疲労限界荷重（ラジアル） |
| nG | 24.000 1/min | 許容回転数 |
+82 70-7954-6116
info@kovar.kr
技術サポート対応時間：月〜金 9:00〜18:00（韓国時間）
FAG

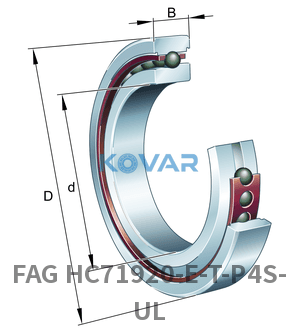

FAG HC71920-E-T-P4S-UL Spindle bearings アンギュラ玉軸受 100 × 140 × 20 mm
Spindle bearings
Angular Contact Ball Bearing
見積依頼
配送予定日：2026.07.26（海外在庫、約4週間）
在庫あり配送予定日：2026.07.26（海外在庫、約4週間）
表示価格はEX-WORKS（インコタームズ2020）韓国・ソウル渡しです。輸送費・関税・保険は買主負担となります。
- Category
- アンギュラ玉軸受
- Bore
- 100 mm mm
- Outer Ø
- 140 mm mm
- Width
- 20 mm mm
概要
FAG HC71920-E-T-P4S-UL アンギュラ玉軸受は、所定の接触角によりラジアル荷重と一方向のアキシアル荷重を同時に支持する、高速・高精度向けの軸受です。軸方向剛性と回転精度が重視されるポンプ、コンプレッサ、工作機械、主軸関連の位置に適しています。
アンギュラ玉軸受は接触角を持ち、ラジアル荷重と一方向のアキシアル荷重を同時に負荷できます。超精密級は工作機械主軸など高速・高剛性用途に使用され、通常は組合せ（DB/DF/DT）で取り付けます。
主な特長
- ラジアル・アキシアル合成荷重に対応
- 高剛性・高速性能
- 精密級（P4/P2 など）あり
主な用途
- 工作機械の主軸および支持軸
- ポンプおよびコンプレッサ
- 高速モータ
- 精密減速機およびロボット駆動部
選定ガイド
接触角、配列、予圧、精度等級、アキシアル荷重方向、運転速度を基準に選定してください。
| 記号 | 値 | 説明 |
|---|---|---|
| d | 100 mm | 内径 |
| D | 140 mm | 外径 |
| B | 20 mm | 幅 |
| D1 | 133 mm | Shoulder diameter, outer ring |
| r1, 2 min | 1,1 mm | 最小面取り寸法 |
| 記号 | 値 | 説明 |
|---|---|---|
| ra max | 0,6 mm | Max. fillet radius |
| 記号 | 値 | 説明 |
|---|---|---|
| Tmin | -30 °C | 最低使用温度 |
| Tmax | 100 °C | 最高使用温度 |
| コード | 説明 |
|---|---|
| Without | Sealing type |
| T | Cage |
| P4S | Tolerance class |
