FAG
Cylindrical Roller Bearing
見積依頼
表示価格はEX-WORKS(インコタームズ2020)韓国・ソウル渡しです。輸送費・関税・保険は買主負担となります。

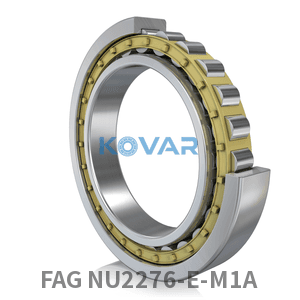

FAG NU2276-E-M1Aは内径 380 × 外径 680 × 幅 175 mmの円筒ころ軸受(識別記号 E・M1A)です。
同じ仕様の隣接サイズはNU2272-E-M1A(内径 360 mm)です。
| 記号 | 値 | 説明 |
|---|---|---|
| ≈m | 286.02 kg | 質量 |
| Cr | 4,050,000 N | 基本動定格荷重(ラジアル) |
| C0r | 6,700,000 N | 基本静定格荷重(ラジアル) |
| Cur | 620,000 N | 疲労限界荷重(ラジアル) |
| nG | 1,420 1/min | 許容回転数 |
| nϑr | 450 1/min | 基準回転数 |
| dbmin | 456 mm | 軸肩最小値 |
| s | 13.8 mm | アキシアル変位 |
| E | 615 mm | 外輪軌道径 |
| F | 451 mm | 内輪軌道径 |
| D1min | 582.2 mm | 外輪最小リブ径 |
| E | 設計 | |
| 1 | Number of rows |
| 記号 | 値 | 説明 |
|---|---|---|
| d | 380 mm | 内径 |
| D | 680 mm | 外径 |
| B | 175 mm | 幅 |
| r1, 2 min | 6 mm | 最小面取り寸法 |
| 記号 | 値 | 説明 |
|---|---|---|
| da min | 406 mm | 取付け最小肩径(内輪) |
| da max | 446 mm | 取付け最大肩径(内輪) |
| Da max | 654 mm | 取付け最大肩径(ハウジング) |
| ra max | 5 mm | 最大フィレット半径 |
| 記号 | 値 | 説明 |
|---|---|---|
| Tmin | -30 °C | 最低使用温度 |
| Tmax | 150 °C | 最高使用温度 |
| コード | 説明 |
|---|---|
| M1A | 保持器 |
| CN(グループN) | ラジアル内部すきまグループ |
| PN | 公差等級 |
FAG NU2276-E-M1A 円筒ころ軸受は、ころと軌道の線接触により高いラジアル荷重容量を実現する軸受です。モータ、ギヤボックス、圧延機、工作機械など剛性が求められる重荷重用途に適し、N形・NU形・NJ形・NUP形により異なる軸方向位置決め機能を備えています。
内輪と外輪の軌道の間に円筒ころと保持器が配置されます。つば構成に応じて分離形とすることができ、片方向または両方向のアキシアル荷重を負荷できる形式もあります。
荷重方向、軸方向位置決めの要否、保持器材質、内部すきま、潤滑条件に基づいてN形・NU形・NJ形・NUP形を選定してください。
いずれもこの製品を指す表記です。ハイフンやスラッシュなどの区切りを省いたりスペースにしたりしても、同じ品番です。
NU2276EM1ANU2276 E M1A見積依頼
